Name: ماژول مخلوط دیجیتال X20DM9324 B&R Automation Plc X20 SYSTEM با 8 ورودی و 4 خروجی
Brand: Joyoung International Trading Co.,Ltd
SKU: X20DM9324
Price: 4,690.00 USD
Availability: InStock

خانه محصولات B&R Automation Plc

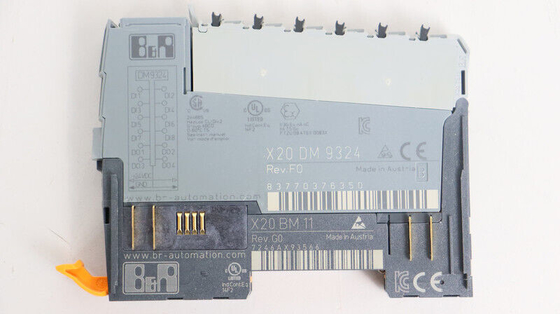

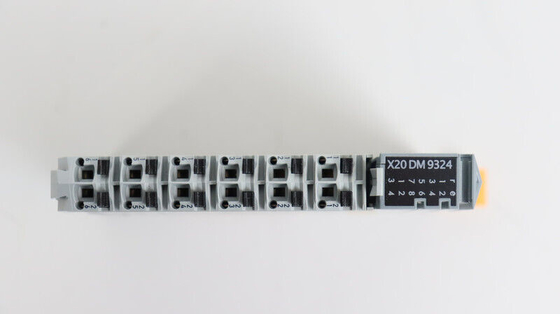

ماژول مخلوط دیجیتال X20DM9324 B&R Automation Plc X20 SYSTEM با 8 ورودی و 4 خروجی

جزئیات محصول:

محل منبع:	اتریش
نام تجاری:	B&R
گواهی:	CE
شماره مدل:	X20DM9324

پرداخت:

مقدار حداقل تعداد سفارش:	1EA
قیمت:	USD
جزئیات بسته بندی:	اصل
زمان تحویل:	3-5 روز کاری
شرایط پرداخت:	T/T
قابلیت ارائه:	10EA

مخاطب

توضیحات محصول جزئیات

نام محصول:	B&R	نمونه محصول:	X20DM9324
نوع محصول:	ماژول I/O	کد شناسه:	0x20B9
ورودی/خروجی داخلی:	0.5 وات	گواهینامه ها:	CE
ولتاژ اسمی:	24 VDC	ضمانتنامه:	1 سال
برجسته کردن:	X20DM9324 , X20 B&R Automation Plc , X20DM9324 دیجیتال مخلوط ماژول

ماژول مخلوط دیجیتال X20DM9324 B&R Automation Plc X20 SYSTEM با 8 ورودی و 4 خروجی 0

شماره مواد:

X20DM9324

شرح:

8 ورودی دیجیتال، اتصالات سینک
4 خروجی دیجیتال، اتصالات منبع
اتصالات 1 سیمی
فیلتر ورودی نرم افزار قابل تنظیم برای کل ماژول
حفاظت خروجی یکپارچه

این ماژول دارای 8 ورودی و 4 خروجی برای اتصالات 1 سیم می باشد.ورودی ها برای اتصالات سینک و خروجی ها برای اتصالات منبع طراحی شده اند.

توضیح کوتاه

ماژول I/O	8 ورودی دیجیتال 24 VDC برای اتصالات 1 سیمی، 4 خروجی دیجیتال 24 VDC برای اتصالات 1 سیمه

اطلاعات کلی

ولتاژ اسمی	24 VDC
کد B&R ID	0x20B9
شاخص های وضعیت	عملکرد ورودی/خروجی در هر کانال، وضعیت عملکرد، وضعیت ماژول
تشخیص
اجرا/خطای ماژول	بله، با استفاده از نشانگر وضعیت LED و نرم افزار
خروجی ها	بله، با استفاده از نشانگر وضعیت LED و نرم افزار (وضعیت خطای خروجی)
مصرف برق
اتوبوس	0.21 وات
ورودی/خروجی داخلی	0.5 وات
اتلاف توان اضافی ناشی از عملگرها (مقاومتی) [W]	+0.21
گواهینامه ها
CE	آره
UKCA	آره
ATEX	Zone 2, II 3G Ex nA nC IIA T5 Gc IP20، Ta (به دفترچه راهنمای کاربر X20 مراجعه کنید) FTZÚ 09 ATEX 0083X
UL	cULus E115267 تجهیزات کنترل صنعتی
HazLoc	cCSAus 244665 تجهیزات کنترل فرآیند برای مکان های خطرناک کلاس I، بخش 2، گروه های ABCD، T5
EAC	آره
KC	آره

ورودی های دیجیتال

مشخصات ورودی بر اساس EN 61131-2	نوع 1
ولتاژ ورودی	24 VDC -15٪ / + 20٪
جریان ورودی 24 VDC	تایپ کنید3.75 میلی آمپر
مدار ورودی	فرو رفتن
فیلتر ورودی
سخت افزار	≤100 میکرو ثانیه
نرم افزار	1 میلی‌ثانیه پیش‌فرض، قابل تنظیم بین 0 تا 25 میلی‌ثانیه با افزایش 0.2 میلی‌ثانیه
نوع اتصال	اتصالات 1 سیمی
مقاومت ورودی	تایپ کنید6.4 کیلو اهم
آستانه سوئیچینگ
کم	<5 VDC
بالا	> 15 VDC
ولتاژ عایق بین کانال و شین	500 Veff

خروجی های دیجیتال

گونه	FET منبع فعلی
ولتاژ سوئیچینگ	24 VDC -15٪ / + 20٪
جریان خروجی اسمی	0.5 A
جریان اسمی کل	2 الف
نوع اتصال	اتصالات 1 سیمی
مدار خروجی	منبع
حفاظت از خروجی	خاموش شدن حرارتی در صورت اضافه جریان یا اتصال کوتاه (مقدار "پیک جریان اتصال کوتاه" را ببینید) دیود آزاد چرخ داخلی برای تغییر بارهای القایی (به بخش "تغییر بارهای القایی" مراجعه کنید)
وضعیت تشخیصی	مانیتورینگ خروجی با 10 میلی ثانیه تاخیر
جریان نشتی هنگامی که خروجی خاموش است	5 µA
آرDS (روشن)	210 mΩ
حداکثر جریان اتصال کوتاه	<12 A
در صورت خاموش شدن بیش از حد بار یا قطع شدن اتصال کوتاه، روشن شود	تقریبا10 میلی ثانیه (بستگی به دمای ماژول دارد)
تأخیر سوئیچینگ
0 → 1	<300 میکروثانیه
1 → 0	<300 میکروثانیه
فرکانس سوئیچینگ
بار مقاومتی	حداکثر500 هرتز
بار القایی	بخش "تغییر بارهای القایی" را ببینید.
ولتاژ ترمز هنگام خاموش کردن بارهای القایی	تایپ کنید50 VDC
ولتاژ عایق بین کانال و شین	500 Veff

خواص الکتریکی

عایق برق	کانال جدا شده از اتوبوس کانال از کانال جدا نیست

شرایط عملیاتی

جهت نصب
افقی	آره
عمودی	آره
ارتفاع نصب از سطح دریا
0 تا 2000 متر	بدون محدودیت
> 2000 متر	کاهش دمای محیط به میزان 0.5 درجه سانتی گراد در هر 100 متر
درجه حفاظت طبق EN 60529	IP20

شرایط محیطی

درجه حرارت
عمل
جهت نصب افقی	-25 تا 60 درجه سانتی گراد
جهت نصب عمودی	-25 تا 50 درجه سانتی گراد
کاهش دادن	-
ذخیره سازی	-40 تا 85 درجه سانتی گراد
حمل و نقل	-40 تا 85 درجه سانتی گراد
رطوبت نسبی
عمل	5 تا 95 درصد، غیر متراکم
ذخیره سازی	5 تا 95 درصد، غیر متراکم
حمل و نقل	5 تا 95 درصد، غیر متراکم

ویژگی های مکانیکی

توجه داشته باشید	1x ترمینال بلوک X20TB12 را جداگانه سفارش دهید. 1x ماژول باس X20BM11 را جداگانه سفارش دهید.
گام صدا	12.5+0.2میلی متر
