Name: X67BC8321.L12 B&R X67 SYSTEM Bus Controller Node کنترل شده POWERLINK V1/V2
Brand: Joyoung International Trading Co.,Ltd
SKU: X67BC8321.L12
Price: 4,690.00 USD
Availability: InStock

خانه محصولات B&R Automation Plc

X67BC8321.L12 B&R X67 SYSTEM Bus Controller Node کنترل شده POWERLINK V1/V2

جزئیات محصول:

محل منبع:	اتریش
نام تجاری:	B&R
گواهی:	CE
شماره مدل:	X67BC8321.L12

پرداخت:

مقدار حداقل تعداد سفارش:	1EA
قیمت:	USD
جزئیات بسته بندی:	اصلی
زمان تحویل:	3-5 روز کاری
شرایط پرداخت:	T/T
قابلیت ارائه:	10EA

مخاطب

توضیحات محصول جزئیات

نام تجاری محصول:	B&R	نمونه محصول:	X67BC8321.L12
نوع محصول:	کنترلر اتوبوس	ورودی/خروجی:	16 کانال دیجیتال
منبع تغذیه I/O:	24 VDC	ابعاد:	5315542 میلی متر
وزن:	350 گرم	ضمانتنامه:	1 سال
برجسته کردن:	سیستم X67BC8321.L12,B&R X67 , B&R X67 SYSTEM

گره کنترل شده X67BC8321.L12 B&R X67 SYSTEM Bus Controller POWERLINK (V1/V2)

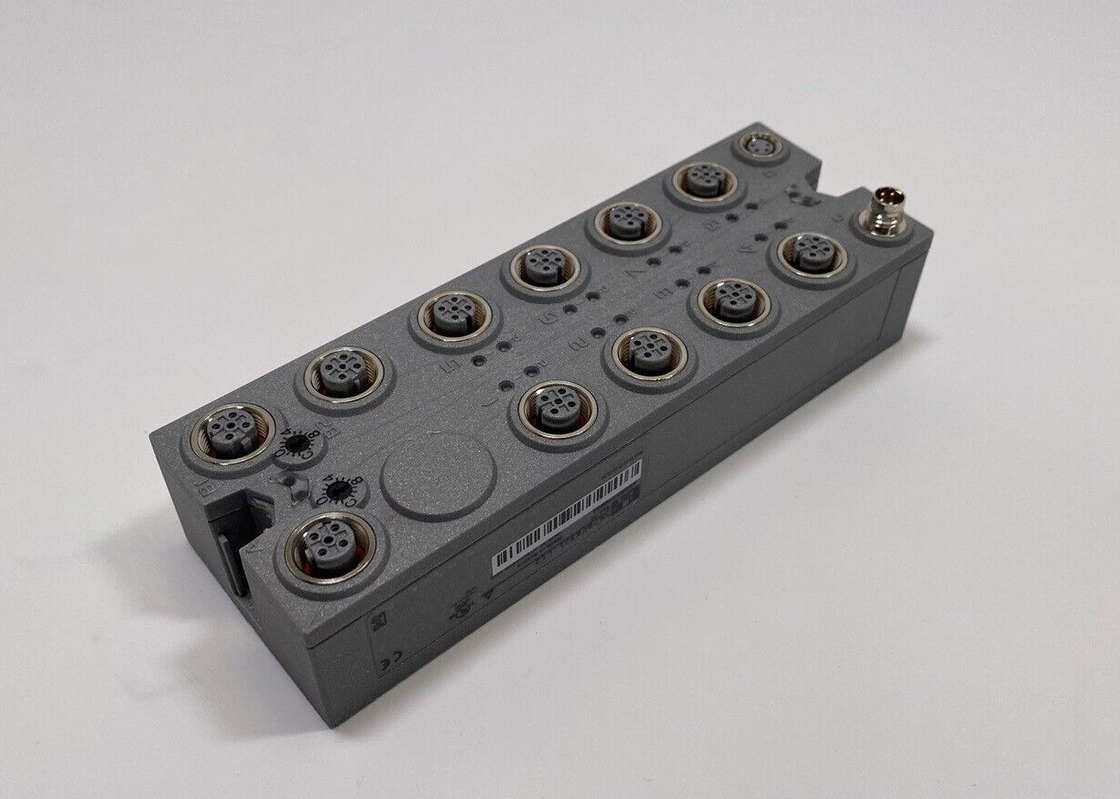

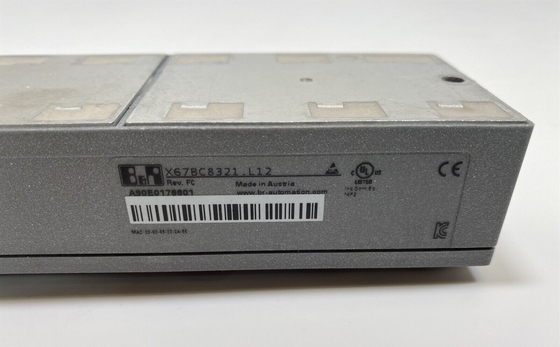

X67BC8321.L12 B&R X67 SYSTEM Bus Controller Node کنترل شده POWERLINK V1/V2 0

شماره مواد:

X67BC8321.L12

شرح:

POWERLINK
16 کانال دیجیتال، قابل تنظیم به عنوان ورودی یا خروجی
اتصالات M12
هاب یکپارچه برای کابل کشی کارآمد
پیکربندی I/O و به روز رسانی سیستم عامل از طریق فیلدباس
اتصال یکپارچه به توسعه محلی از طریق X2X Link برای حداکثر 250 ماژول اضافی
چرخه ورودی/خروجی قابل تنظیم (شروع از 200 میلی ثانیه)

باس کنترلر اتصال گره های X2X Link I/O را به POWERLINK امکان پذیر می کند.همچنین می توان چرخه پیوند X2X را به صورت همزمان 1:1 یا همزمان با POWERLINK با استفاده از پیش مقیاس کننده کار کرد.

گره های X2X Link I/O اضافی (ماژول های X67 یا سایر ماژول های مبتنی بر X2X Link) را می توان با استفاده از اتصال یکپارچه X2X Link متصل کرد.به صورت مکانیکی، POWERLINK از طریق یک کانکتور اترنت استاندارد D-coded M12 با استاندارد IP67 متصل می شود.

POWERLINK یک پروتکل استاندارد برای اترنت سریع است که با ویژگی های بلادرنگ سخت مجهز شده است.گروه استانداردسازی POWERLINK (EPSG) تضمین می کند که استاندارد باز باقی می ماند و به طور مداوم توسعه می یابد:www.ethernet-powerlink.org.

توضیح کوتاه

کنترلر اتوبوس	گره کنترل شده POWERLINK (V1/V2).

اطلاعات کلی

ورودی/خروجی	16 کانال دیجیتال، قابل تنظیم به عنوان ورودی یا خروجی با استفاده از نرم افزار، ورودی با عملکردهای اضافی
ولتاژ عایق بین کانال و شین	500 Veff
ولتاژ اسمی	24 VDC
کد B&R ID
کنترلر اتوبوس	0xA90E
ماژول ورودی/خروجی داخلی	0x1A1D
منبع تغذیه سنسور/محرک	0.5 جریان جمع
شاخص های وضعیت	عملکرد ورودی/خروجی در هر کانال، ولتاژ منبع تغذیه، عملکرد باس
تشخیص
خروجی ها	بله، با استفاده از نشانگر وضعیت LED و نرم افزار
منبع تغذیه I/O	بله، با استفاده از نشانگر وضعیت LED و نرم افزار
نوع اتصال
فیلدباس	M12، با کد D
لینک X2X	M12، با کد B
ورودی/خروجی	8x M12، با کد A
منبع تغذیه I/O	M8، 4 پین
توان خروجی	منبع تغذیه 15 W X2X Link برای ماژول های I/O
مصرف برق
فیلدباس	4.2 وات
ورودی/خروجی داخلی	2.5 وات
منبع تغذیه X2X Link	24.3 وات در حداکثر توان خروجی برای ماژول های I/O متصل
گواهینامه ها
CE	آره
UKCA	آره
ATEX	Zone 2, II 3G Ex nA IIA T5 Gc IP67، Ta = 0 - حداکثر.60 درجه سانتی گراد TÜV 05 ATEX 7201X
UL	cULus E115267 تجهیزات کنترل صنعتی
HazLoc	cCSAus 244665 تجهیزات کنترل فرآیند برای مکان های خطرناک کلاس I، بخش 2، گروه های ABCD، T5
EAC	آره
KC	آره

رابط ها

فیلدباس	گره کنترل شده POWERLINK (V1/V2).
تایپ کنید	نوع 2
گونه	رابط 2x M12 (هاب)، 2x رابط مادگی روی ماژول
طول خط	حداکثر100 متر بین 2 ایستگاه (طول قطعه)
نرخ انتقال	100 مگابیت بر ثانیه
منتقل کردن
لایه فیزیکی	100BASE-TX
نیم دوبلکس	آره
فول دوبلکس	خیر
خود مذاکره	آره
خودکار MDI/MDIX	آره
تاخیر انتشار هاب	0.96 تا 1 میکرو ثانیه
حداقلزمان چرخه
فیلدباس	200 میکروثانیه
لینک X2X	200 میکروثانیه
همگام سازی بین سیستم های اتوبوس امکان پذیر است	آره

منبع تغذیه I/O

ولتاژ اسمی	24 VDC
محدوده ولتاژ	18 تا 30 VDC
حفاظت یکپارچه	حفاظت از قطبیت معکوس
مصرف برق
منبع تغذیه سنسور/محرک	حداکثر12 وات

منبع تغذیه سنسور/محرک

ولتاژ	منبع تغذیه I/O منهای افت ولتاژ برای محافظت در برابر اتصال کوتاه
افت ولتاژ برای حفاظت از اتصال کوتاه در 0.5 A	حداکثر2 VDC
جریان جمع	حداکثر0.5 A
ضد اتصال کوتاه	آره

ورودی های دیجیتال

مشخصات ورودی بر اساس EN 61131-2	نوع 1
ولتاژ ورودی	18 تا 30 VDC
جریان ورودی 24 VDC	تایپ کنید4 میلی آمپر
مدار ورودی	فرو رفتن
فیلتر ورودی
سخت افزار	≤10 میکروثانیه (کانال های 1 تا 4) / ≤70 میکروثانیه (کانال های 5 تا 16)
نرم افزار	0 ms پیش فرض، قابل تنظیم بین 0 تا 25 میلی ثانیه در فواصل 0.2 میلی ثانیه
مقاومت ورودی	تایپ کنید6 کیلو اهم
توابع اضافی	شمارش رویداد 50 کیلوهرتز، اندازه گیری گیت
آستانه سوئیچینگ
کم	<5 VDC
بالا	> 15 VDC

شمارنده های رویداد

تعداد	2
فرم سیگنال	پالس موج مربعی
ارزیابی	هر لبه منفی، شمارنده چرخه ای
فرکانس ورودی	حداکثر50 کیلوهرتز
شمارنده 1	ورودی 1
شمارنده 2	ورودی 3
فرکانس شمارشگر	حداکثر50 کیلوهرتز
اندازه پیشخوان	16 بیتی

اندازه گیری دروازه

تعداد	1
فرم سیگنال	پالس موج مربعی
ارزیابی	لبه مثبت - لبه منفی
فرکانس شمارشگر
درونی؛ داخلی	48 مگاهرتز، 3 مگاهرتز، 187.5 کیلوهرتز
اندازه پیشخوان	16 بیتی
طول مکث بین پالس ها	≥100 میکروثانیه
طول نبض	≥20 میکرو ثانیه
ورودی های پشتیبانی شده	ورودی 2 یا ورودی 4

خروجی های دیجیتال

گونه	FET منبع فعلی
ولتاژ سوئیچینگ	منبع تغذیه ورودی/خروجی منهای ولتاژ باقیمانده
جریان خروجی اسمی	0.5 A
مجموع جریان اسمی	8 الف
مدار خروجی	منبع
حفاظت از خروجی	خاموش شدن حرارتی در صورت اضافه جریان یا اتصال کوتاه، حفاظت یکپارچه برای تعویض بارهای القایی، حفاظت از قطبیت معکوس منبع تغذیه خروجی
وضعیت تشخیصی	مانیتورینگ خروجی با 10 میلی ثانیه تاخیر
جریان نشتی هنگامی که خروجی خاموش است	5 µA
روشن شدن پس از خاموش شدن اضافه بار	تقریبا10 میلی ثانیه (بستگی به دمای ماژول دارد)
ولتاژ باقیمانده	<0.3 V در 0.5 A جریان اسمی
حداکثر جریان اتصال کوتاه	<12 A
تأخیر سوئیچینگ
0 → 1	<400 میکروثانیه
1 → 0	<400 میکروثانیه
فرکانس سوئیچینگ
بار مقاومتی	حداکثر100 هرتز
بار القایی	بخش "تغییر بارهای القایی" را ببینید.
ولتاژ ترمز هنگام خاموش کردن بارهای القایی	50 VDC

خواص الکتریکی

عایق برق	اتوبوس از POWERLINK و کانال جدا شده است کانال از کانال جدا نیست

شرایط عملیاتی

جهت نصب
هر	آره
ارتفاع نصب از سطح دریا
0 تا 2000 متر	بدون محدودیت
> 2000 متر	کاهش دمای محیط به میزان 0.5 درجه سانتی گراد در هر 100 متر
درجه حفاظت طبق EN 60529	IP67

شرایط محیطی

درجه حرارت
عمل	-25 تا 60 درجه سانتی گراد
کاهش دادن	-
ذخیره سازی	-40 تا 85 درجه سانتی گراد
حمل و نقل	-40 تا 85 درجه سانتی گراد

ویژگی های مکانیکی

ابعاد
عرض	53 میلی متر
ارتفاع	155 میلی متر
عمق	42 میلی متر
وزن	350 گرم
گشتاور برای اتصالات
M8	حداکثر0.4 نیوتن متر
M12	حداکثر0.6 نیوتن متر
