Name: ماژول پردازنده سیگنال دیجیتال چند منظوره X20DS1119 X20 B&R Automation Plc
Brand: Joyoung International Trading Co.,Ltd
SKU: X20DS1119
Price: 4,690.00 USD
Availability: InStock

خانه محصولات B&R Automation Plc

ماژول پردازنده سیگنال دیجیتال چند منظوره X20DS1119 X20 B&R Automation Plc

جزئیات محصول:

محل منبع:	اتریش
نام تجاری:	B&R
گواهی:	CE
شماره مدل:	X20DS1119

پرداخت:

مقدار حداقل تعداد سفارش:	1EA
قیمت:	USD
جزئیات بسته بندی:	اصل
زمان تحویل:	3-5 روز کاری
شرایط پرداخت:	T/T
قابلیت ارائه:	10EA

مخاطب

توضیحات محصول جزئیات

نام محصول:	B&R	نمونه محصول:	X20DS1119
نوع محصول:	ماژول I/O	کد شناسه:	0xA067
ورودی/خروجی داخلی:	1.5 وات	گواهینامه ها:	CE
ولتاژ اسمی:	24 VDC	ضمانتنامه:	1 سال
برجسته کردن:	X20DS1119 , X20DS1119 B&R Automation Plc , X20DS1119 b&r x20 plc

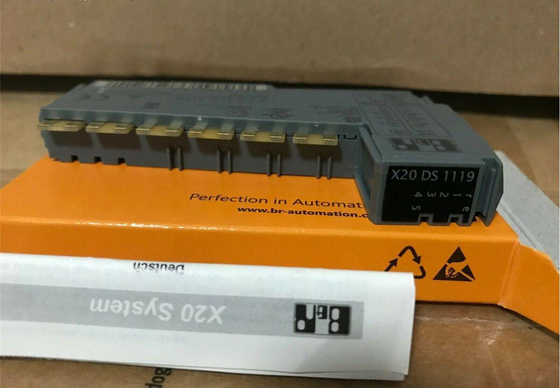

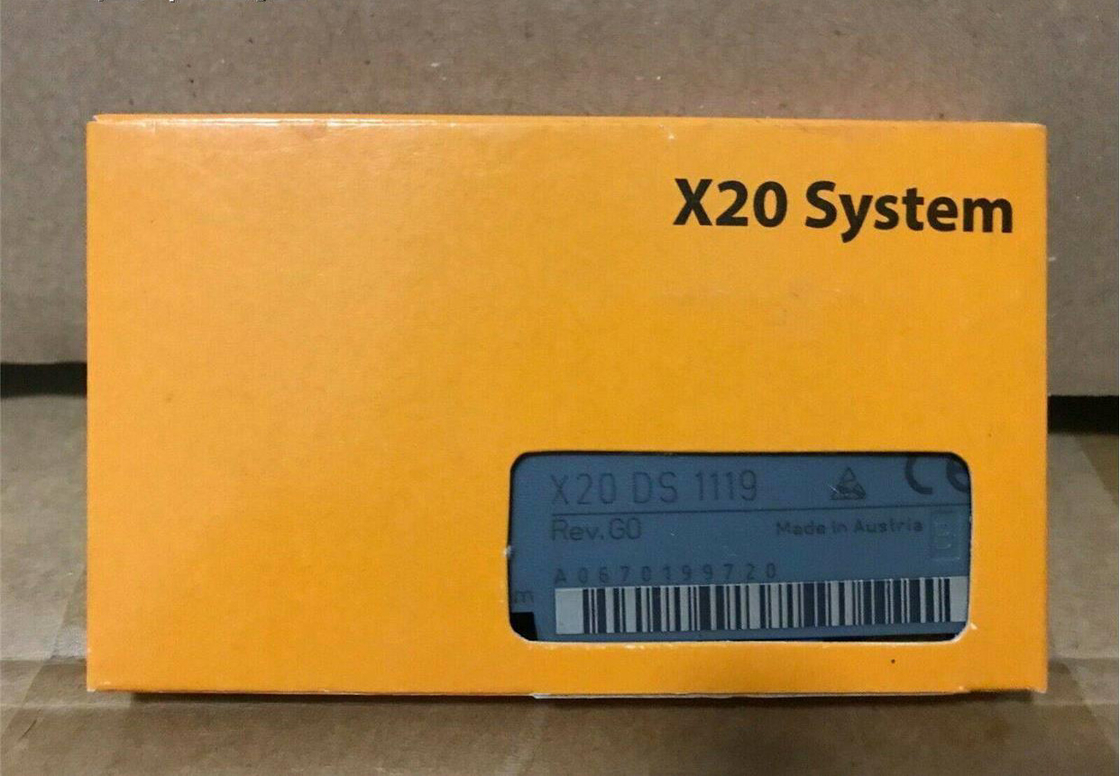

ماژول پردازنده سیگنال دیجیتال چند منظوره X20DS1119 X20 B&R Automation Plc 0

شماره مواد:

X20DS1119

شرح:

3 کانال دیجیتال 5 ولت، قابل تنظیم به عنوان ورودی یا خروجی
2 کانال ورودی دیجیتال 24 ولت
1 جفت شمارنده جهانی (2 شمارنده رویداد، شمارنده AB یا شمارنده بالا/پایین)
مولد حرکت خطی (A/B، جهت/فرکانس) با یک پالس مرجع
رمزگذار مطلق SSI
مهر زمانی NetTime: داده های ورودی، موقعیت هدف، تغییر موقعیت، تغییر لبه، تغییر شمارنده

این ماژول یک ماژول پردازشگر سیگنال دیجیتال چند منظوره است.می توان آن را بسیار انعطاف پذیر برای طیف گسترده ای از وظایف شامل پردازش سیگنال دیجیتال یا تولید سیگنال دیجیتال استفاده کرد.دو کاربرد اصلی شامل کنترل مراحل خروجی پله ای با سیگنال های پالس و جهت یا استفاده به عنوان شبیه سازی رمزگذار است.در این نرم افزار به عنوان مثال مبدل های فرکانس یا محورهای سروو با تابع سرعت دنبال می توانند از یک محور اصلی واقعی یا مجازی پیروی کنند.

یک ویژگی اصلی دیگر، عملکرد یکپارچه زمان ماژول است.به عنوان مثال، این اجازه می دهد تا منحنی های رمپ شمارنده تقریباً مستقل از زمان های چرخه باس در طول شبیه سازی رمزگذار ایجاد شوند.فقط مقدار شمارنده هدف و لحظه ای که باید به آن برسد منتقل می شود.این ماژول به طور خودکار مقادیر شمارنده مربوطه را در زمان مناسب دقیقاً در وضوح میکروثانیه و مستقل از ساعت اتوبوس تولید می کند.

توضیح کوتاه

ماژول I/O	3 کانال دیجیتال 5 ولت (متقارن) قابل تنظیم به عنوان ورودی یا خروجی، 2 کانال ورودی دیجیتال 24 ولت (نامتقارن)، 1 جفت شمارنده جهانی (2 شمارنده رویداد، شمارنده AB یا شمارنده بالا/پایین)، مولد حرکت خطی (A/B، جهت/فرکانس) با 1 پالس مرجع، رمزگذار مطلق SSI، ممان نسبی یا مطلق لبه های ورودی با وضوح میکروثانیه، ورودی/خروجی با زمان، نمونه برداری بیش از حد ورودی/خروجی

اطلاعات کلی

کد B&R ID	0xA067
شاخص های وضعیت	عملکرد ورودی/خروجی در هر کانال، وضعیت عملکرد، وضعیت ماژول
تشخیص
اجرا/خطای ماژول	بله، با استفاده از نشانگر وضعیت LED و نرم افزار
ورودی ها/خروجی ها	بله، با استفاده از نشانگر وضعیت LED
مصرف برق
اتوبوس	0.01 وات
ورودی/خروجی داخلی	1.5 وات
اتلاف توان اضافی ناشی از عملگرها (مقاومتی) [W]	-
نوع خطوط سیگنال	خطوط محافظ باید برای همه خطوط سیگنال استفاده شود.
گواهینامه ها
CE	آره
UKCA	آره
ATEX	Zone 2, II 3G Ex nA nC IIA T5 Gc IP20، Ta (به دفترچه راهنمای کاربر X20 مراجعه کنید) FTZÚ 09 ATEX 0083X
UL	cULus E115267 تجهیزات کنترل صنعتی
HazLoc	cCSAus 244665 تجهیزات کنترل فرآیند برای مکان های خطرناک کلاس I، بخش 2، گروه های ABCD، T5
DNV	درجه حرارت:ب(0 - 55 درجه سانتیگراد) رطوبت:ب(تا 100٪) لرزش:ب(4 گرم) EMC:ب(پل و عرشه باز)
LR	ENV1
KR	آره
ABS	آره
EAC	آره
KC	آره

مولد حرکت خطی

تعداد	1
خروجی های رمزگذار	5 ولت، متقارن (A/B، جهت/فرکانس)
اندازه پیشخوان	16/32 بیتی

رمزگذار مطلق SSI

تعداد	1
اندازه پیشخوان	تا 32 بیت بسته به رمزگذار
حداکثرنرخ انتقال	1 مگابیت بر ثانیه
سیگنال رمزگذار	5 ولت، متقارن
منبع تغذیه انکودر
5 VDC	± 5٪، ماژول داخلی، حداکثر.300 میلی آمپر
24 VDC	ماژول-داخلی، حداکثر.300 میلی آمپر

ورودی های دیجیتال 5 VDC

تعداد	تا 3، پیکربندی به عنوان ورودی یا خروجی با استفاده از نرم افزار
ولتاژ اسمی	سیگنال دیفرانسیل 5 VDC، استاندارد EiA RS485
مشخصات ورودی بر اساس EN 61131-2	نوع 1
فرکانس ورودی	600 کیلوهرتز
محدوده حالت مشترک	-7 V ≤ Vسانتی متر≤ +12 V
ولتاژ عایق بین رمزگذار و شین	500 Veff
ویژگی های اضافه بار منبع تغذیه انکودر	مقاوم در برابر اتصال کوتاه، ضد بار اضافی
فیلتر ورودی
سخت افزار	≤200 ns
نرم افزار	-
توابع اضافی	رمزگذار مطلق SSI، جفت شمارنده جهانی

ورودی های دیجیتال 24 VDC

تعداد	2
ولتاژ اسمی	24 VDC
مشخصات ورودی بر اساس EN 61131-2	نوع 1
مدار ورودی	فرو رفتن
ولتاژ ورودی	24 VDC -15٪ / + 20٪
فیلتر ورودی
سخت افزار	≤2 میکرو ثانیه
نرم افزار	-
جریان ورودی 24 VDC	تقریبا3.4 میلی آمپر
مقاومت ورودی	تقریبا7.19 کیلو اهم
فرکانس ورودی	100 کیلوهرتز
آستانه سوئیچینگ
کم	<5 VDC
بالا	> 15 VDC
ولتاژ عایق بین کانال و شین	500 Veff
توابع اضافی	عملکرد لچ برای جفت شمارنده جهانی

جفت شمارنده جهانی

تعداد	1
حالت های عملیاتی	شمارنده رویداد 2 برابر، شمارنده بالا/پایین، شمارنده AB
ورودی های رمزگذار	5 ولت، متقارن
اندازه پیشخوان	16/32 بیتی
فرکانس ورودی	حداکثر600 کیلوهرتز
ارزیابی
شمارنده AB	4 برابر
شمارنده های رویداد	2 برابر
شمارنده بالا/پایین	2 برابر
منبع تغذیه انکودر
5 VDC	± 5٪، ماژول داخلی، حداکثر.300 میلی آمپر
24 VDC	ماژول-داخلی، حداکثر.300 میلی آمپر

خروجی دیجیتال 5 VDC

تعداد	تا 3، پیکربندی به عنوان ورودی یا خروجی با استفاده از نرم افزار
تایپ کنید	سیگنال دیفرانسیل 5 VDC، استاندارد EiA RS485
مدار خروجی	سینک و/یا منبع
حفاظت از خروجی	حفاظت در برابر اتصال کوتاه
گونه	فشار/کشیدن/فشار-کشیدن
ولتاژ اسمی	5 VDC
جریان خروجی	حداکثر65 میلی آمپر
وضعیت تشخیصی	خروجی قابل خواندن است.
فرکانس سوئیچینگ	حداکثر500 کیلوهرتز
ولتاژ عایق بین کانال و شین	500 Veff
ولتاژ سوئیچینگ	سیگنال دیفرانسیل 5 VDC، استاندارد EiA RS485
توابع اضافی	رمزگذار مطلق SSI، مولد حرکت خطی

خواص الکتریکی

عایق برق	کانال جدا شده از اتوبوس کانال از کانال جدا نیست

شرایط عملیاتی

جهت نصب
افقی	آره
عمودی	آره
ارتفاع نصب از سطح دریا
0 تا 2000 متر	بدون محدودیت
> 2000 متر	کاهش دمای محیط به میزان 0.5 درجه سانتی گراد در هر 100 متر
درجه حفاظت طبق EN 60529	IP20

شرایط محیطی

درجه حرارت
عمل
جهت نصب افقی	-25 تا 60 درجه سانتی گراد
جهت نصب عمودی	-25 تا 50 درجه سانتی گراد
کاهش دادن	-
ذخیره سازی	-40 تا 85 درجه سانتی گراد
حمل و نقل	-40 تا 85 درجه سانتی گراد
رطوبت نسبی
عمل	5 تا 95 درصد، غیر متراکم
ذخیره سازی	5 تا 95 درصد، غیر متراکم
حمل و نقل	5 تا 95 درصد، غیر متراکم

ویژگی های مکانیکی

توجه داشته باشید	1x ترمینال بلوک X20TB12 را جداگانه سفارش دهید. 1x ماژول باس X20BM11 را جداگانه سفارش دهید.
گام صدا	12.5+0.2میلی متر
