Name: ماژول CPU X20SL8100 B&R X20 SYSTEM با قابلیت SafeLOGIC
Brand: Joyoung International Trading Co.,Ltd
SKU: X20SL8100
Price: 4,690.00 USD
Availability: InStock

خانه محصولات B&R Automation Plc

ماژول CPU X20SL8100 B&R X20 SYSTEM با قابلیت SafeLOGIC

جزئیات محصول:

محل منبع:	اتریش
نام تجاری:	B&R
گواهی:	CE
شماره مدل:	X20SL8100

پرداخت:

مقدار حداقل تعداد سفارش:	1EA
قیمت:	USD
جزئیات بسته بندی:	اصلی
زمان تحویل:	2-3 روز کاری
شرایط پرداخت:	T/T
قابلیت ارائه:	10EA

مخاطب

توضیحات محصول جزئیات

نام تجاری محصول:	B&R	نمونه محصول:	X20SL8100
نوع محصول:	ماژول CPU	ولتاژ ورودی:	24 VDC
بسته بندی:	اصلی	ضمانتنامه:	1 سال
ابعاد:	62.5+0.29975 میلی متر	وزن:	190 گرم
برجسته کردن:	ماژول CPU X20SL8100 B&R X20 SYSTEM , B&R X20 SYSTEM

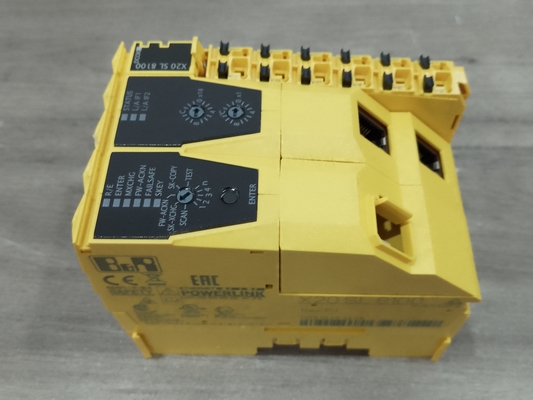

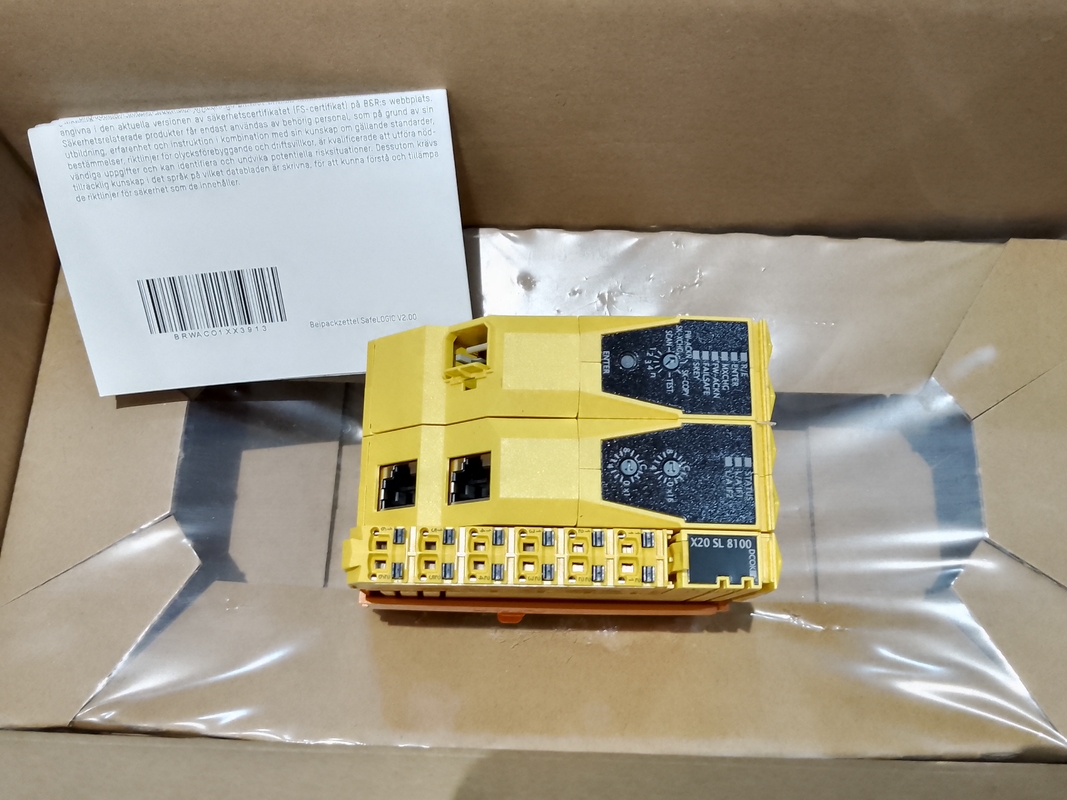

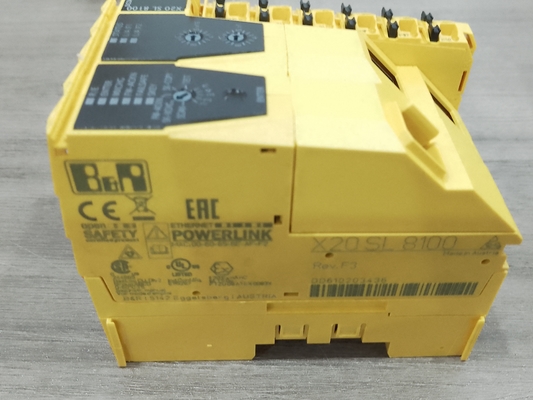

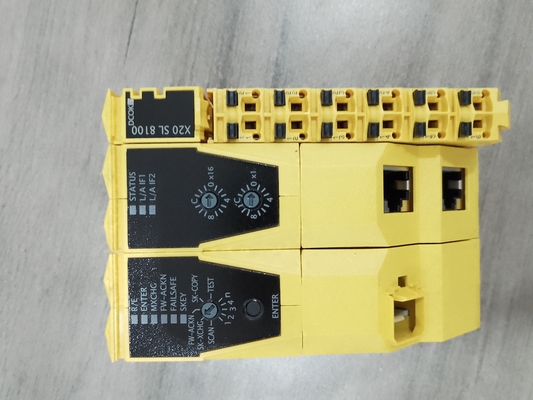

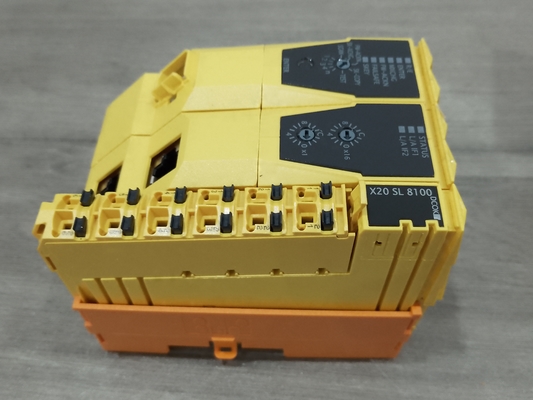

ماژول CPU X20SL8100 B&R X20 SYSTEM با عملکرد SafeLOGIC

ماژول CPU X20SL8100 B&R X20 SYSTEM با قابلیت SafeLOGIC 0

شماره مواد:

X20SL8100

شرح:

مدیر openSAFETY برای حداکثر 100 SafeNODE
قابل برنامه ریزی با استفاده از Automation Studio / SafeDESIGNER
مدیریت نوآورانه گزینه های ماشین ایمن (SafeOPTION)
مدیریت پارامترها و پیکربندی

این ماژول مجهز به قابلیت SafeLOGIC است که به آن اجازه می دهد تا برنامه های طراحی شده در SafeDESIGNER را با خیال راحت اجرا کند.ماژول را می توان در برنامه های مرتبط با ایمنی تا PL e یا SIL 3 استفاده کرد.

علاوه بر این، ماژول ارتباطات مرتبط با ایمنی همه ماژول های درگیر در برنامه را هماهنگ می کند.در این زمینه، ماژول همچنین پیکربندی این ماژول ها را نظارت می کند و هر زمان که لازم باشد، پارامترهای مستقل را به ماژول ها دانلود می کند.این یک پیکربندی یکنواخت و صحیح ماژول در شبکه را از نقطه نظر ایمنی در تمام سناریوهای مربوط به تعویض و سرویس ماژول تضمین می کند.این خدمات توسط کنترلر SafeLOGIC انجام می شود.

توضیح کوتاه

رابط ها	POWERLINK
ماژول سیستم	CPU

اطلاعات کلی

کد B&R ID	0xDD61
سیستم مورد نیاز
استودیو اتوماسیون	4.0.16 یا بالاتر
اتوماسیون زمان اجرا	نسخه 3.08 یا جدیدتر (برای کتابخانه AsSafety F4.06 یا جدیدتر)
SafeDESIGNER	3.1.0 یا بالاتر
انتشار ایمنی	1.7 یا بالاتر
بسته فناوری mapp	mapp Safety 5.7.0 یا بالاتر
خنک کننده	بدون فن
شاخص های وضعیت	عملکرد CPU، POWERLINK، SafeKEY
تشخیص
عملکرد CPU	بله، با استفاده از نشانگر وضعیت LED
POWERLINK	بله، با استفاده از نشانگر وضعیت LED
SafeKEY	بله، با استفاده از نشانگر وضعیت LED
مصرف برق	4.3 وات
اتلاف توان اضافی ناشی از عملگرها (مقاومتی) [W]	-
گواهینامه ها
CE	آره
UKCA	آره
ایمنی عملکردی	cULus FSPC E361559 سیستم های انرژی و صنعتی دارای گواهینامه ایمنی عملکردی ANSI UL 1998:2013
ایمنی عملکردی	IEC 61508:2010، SIL 3 EN 62061:2005/A2:2015، SIL 3 EN ISO 13849-1:2015، Cat.4 / PL e IEC 61511:2004، SIL 3
ایمنی عملکردی	EN 50156-1:2004
ATEX	Zone 2, II 3G Ex nA nC IIA T5 Gc IP20، Ta (به دفترچه راهنمای کاربر X20 مراجعه کنید) FTZÚ 09 ATEX 0083X
UL	cULus E115267 تجهیزات کنترل صنعتی
HazLoc	cCSAus 244665 تجهیزات کنترل فرآیند برای مکان های خطرناک کلاس I، بخش 2، گروه های ABCD، T5
DNV	درجه حرارت:آ(0 - 45 درجه سانتیگراد) رطوبت:ب(تا 100٪) لرزش:آ(0.7 گرم) EMC:ب(پل و عرشه باز)
LR	ENV1
KR	آره
ABS	آره
EAC	آره

ویژگی های ایمنی

EN ISO 13849-1:2015
دسته بندی	گربه4
PL	PL e
دی سی	>94%
MTTFD	2500 سال
زمان ماموریت	حداکثر20 سال
IEC 61508:2010، IEC 61511:2004، EN 62061:2013
SIL CL	SIL 3
SFF	>90%
PFH / PFHد
مدول	<1*10-10
openSAFETY با سیم	ناچیز
openSAFETY بی سیم	<110-14 تعداد بسته های openSAFETY در ساعت
PFD	<2*10-5
فاصله آزمون اثبات (PT)	20 سال

عملکرد

ارتباط با یکدیگر	آره
پشتیبانی از گزینه های راه اندازی ایمن
BOOL	512
INT	64
UINT	64
DINT	64
UDINT	64
پشتیبانی SafeMOTION	بله، به تعداد مجوزهای عملیاتی موجود در SafeKEY بستگی دارد
حداکثرتعداد محورهای SafeMOTION	70، به عرض داده ماژول های مورد استفاده بستگی دارد
دقت زمان بندی	زمان * 0.05 + زمان چرخه برنامه ایمنی
کوتاه ترین زمان چرخه کلاس کار	1 میلی ثانیه
حداکثرتعداد SafeNODE ها	100، به تعداد مجوزهای عملیاتی موجود در SafeKEY بستگی دارد
حداکثرتعداد گره های کنترل شده POWERLINK	50
تبادل داده بین CPU و کنترلر SafeLOGIC
حداکثرعرض کل داده ها برای هر جهت	512 بایت
حداکثرتعداد نقاط داده برای هر جهت
BOOL	1024
INT	128
UINT	128
DINT	64
UDINT	64
تبادل داده بین SafeDOMAIN و SafeDOMAIN
به عنوان مدیریت SafeDOMAIN استفاده کنید	بله، با mapp Safety 5.10.0 و ارتقاء سخت افزاری 2.2.1.0 شروع می شود
به عنوان Connected SafeDOMAIN استفاده کنید	بله، با mapp Safety 5.10.0 و ارتقاء سخت افزاری 2.2.1.0 شروع می شود
حداکثرعرض کل داده ها برای هر جهت	64 بایت
حداکثرتعداد کل نقاط داده برای هر جهت	16
حداکثرتعداد نقاط داده برای هر جهت
BOOL	128
INT	16
UINT	16
DINT	16
UDINT	16
حداکثرتعداد مدیریت SafeDOMAIN های مرتبط	شروع با mapp Safety 5.10.0 و ارتقاء سخت افزاری 2.2.1.0: 10

مقادیر حد برای برنامه SafeDESIGNER

حداکثرمنابع موجود برای ورودی های پنجره اطلاعات SafeDESIGNER
نمونه های FB	4096
حافظه نشانگر	262144 بایت
پشته حافظه	32768 بایت
حافظه برای داده های ورودی ایمن	6144 بایت
حافظه برای داده های خروجی ایمن	2048 بایت
حافظه برای داده های ورودی استاندارد	1024 بایت
حافظه برای داده های خروجی استاندارد	1024 بایت
شمارش نشانگر	16,382
مقادیر محدود SafeDESIGNER اضافی
حداکثرتعداد انواع بلوک تابع	512
حداکثرتعداد متغیرهای نیرو	64
حداکثرتعداد متغیر با وضعیت متغیر	1023

منبع تغذیه ورودی SL / BC / X2X Link

ولتاژ ورودی	24 VDC -15٪ / + 20٪
جریان ورودی	حداکثر0.25 A
فیوز	-
حفاظت از قطبیت معکوس	آره

رابط ها

فیلدباس	گره کنترل شده POWERLINK
تایپ کنید	نوع 3
گونه	۲ پورت محافظ RJ45 (هاب)
طول خط	حداکثر100 متر بین 2 گره (طول قطعه)
نرخ انتقال	100 مگابیت بر ثانیه
منتقل کردن
لایه فیزیکی	100BASE-TX
نیم دوبلکس	آره
فول دوبلکس	خیر
خود مذاکره	آره
خودکار MDI/MDIX	آره
حداقلزمان چرخه
فیلدباس	200 میکروثانیه

شرایط عملیاتی

جهت نصب
افقی	آره
عمودی	آره
ارتفاع نصب از سطح دریا	0 تا 2000 متر بدون محدودیت
درجه حفاظت طبق EN 60529	IP20

شرایط محیطی

درجه حرارت
عمل
جهت نصب افقی	0 تا 60 درجه سانتی گراد
جهت نصب عمودی	0 تا 45 درجه سانتی گراد
کاهش دادن	-
ذخیره سازی	-40 تا 85 درجه سانتی گراد
حمل و نقل	-40 تا 85 درجه سانتی گراد
رطوبت نسبی
عمل	5 تا 95 درصد، غیر متراکم
ذخیره سازی	5 تا 95 درصد، غیر متراکم
حمل و نقل	5 تا 95 درصد، غیر متراکم

ویژگی های مکانیکی

توجه داشته باشید	با استفاده از پیکربندی X20MK، محدوده عملکردهای SafeKEY و SafeLOGIC را سفارش دهید. صفحه پوشش انتهایی X20 (سمت راست) در تحویل گنجانده شده است بلوک ترمینال 12 پین X20، دارای کلید ایمنی، همراه با تحویل پوشش SafeKEY در تحویل گنجانده شده است
ابعاد
عرض	62.5+0.2میلی متر
ارتفاع	99 میلی متر
عمق	75 میلی متر
وزن	190 گرم
