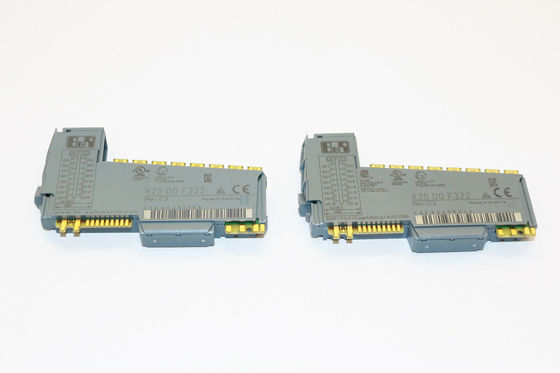

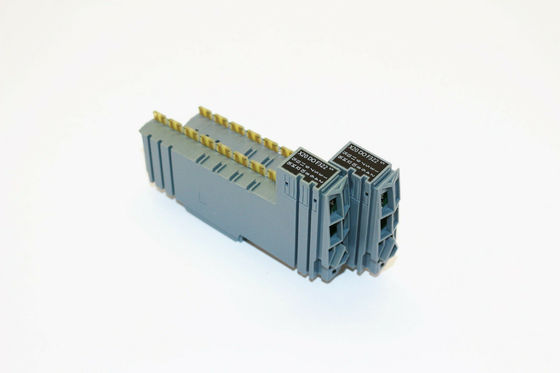

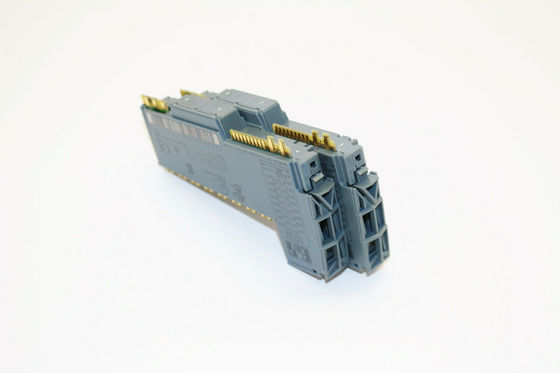

Name: X20DOF322 B&R X20 PLC SYSTEM I/O ماژول 16 خروجی دیجیتال 24 VDC برای 1 اتصال سیم
Brand: Joyoung International Trading Co.,Ltd
SKU: X20DOF322
Price: 4,690.00 USD
Availability: InStock

خانه محصولات B&R Automation Plc

X20DOF322 B&R X20 PLC SYSTEM I/O ماژول 16 خروجی دیجیتال 24 VDC برای 1 اتصال سیم

جزئیات محصول:

محل منبع:	اتریش
نام تجاری:	B&R
گواهی:	COC
شماره مدل:	X20DOF322

پرداخت:

مقدار حداقل تعداد سفارش:	1EA
قیمت:	USD
زمان تحویل:	3-5 روز
شرایط پرداخت:	T/T
قابلیت ارائه:	10EA

مخاطب

توضیحات محصول جزئیات

نام محصول:	B&R	نمونه محصول:	X20DOF322
نوع محصول:	ماژول I/O	کد شناسه:	0xC0EA
ولتاژ ورودی:	24 VDC -15٪ / + 20٪	ضمانتنامه:	1 سال
برجسته کردن:	X20DOF322 B&R X20 PLC , B&R X20 PLC SYSTEM I/O Module , 16 خروجی دیجیتال B&R Automation Plc

X20DOF322 B&R X20 PLC SYSTEM I/O ماژول 16 خروجی دیجیتال 24 VDC برای اتصالات 1 سیمی

شماره مواد:

X20DOF322

شرح:

16 خروجی دیجیتال
اتصال منبع
اتصالات 1 سیمی
حفاظت خروجی یکپارچه

این ماژول دارای 16 خروجی برای اتصالات 1 سیمه است.ماژول برای سیم کشی خروجی منبع طراحی شده است.

توضیح کوتاه

ماژول I/O	16 خروجی دیجیتال 24 VDC برای اتصالات 1 سیم

اطلاعات کلی

کد B&R ID	0xC0EA
شاخص های وضعیت	عملکرد ورودی/خروجی در هر کانال، وضعیت عملکرد، وضعیت ماژول
تشخیص
اجرا/خطای ماژول	بله، با استفاده از نشانگر وضعیت LED و نرم افزار
خروجی ها	بله، با استفاده از نشانگر وضعیت LED و نرم افزار (وضعیت خطای خروجی)
مصرف برق
اتوبوس	0.28 وات
ورودی/خروجی داخلی	0.95 وات
اتلاف توان اضافی ناشی از عملگرها (مقاومتی) [W]	+0.56 وات
گواهینامه ها
CE	آره
UKCA	آره
ATEX	Zone 2, II 3G Ex nA nC IIA T5 Gc IP20، Ta (به دفترچه راهنمای کاربر X20 مراجعه کنید) FTZÚ 09 ATEX 0083X
UL	cULus E115267 تجهیزات کنترل صنعتی
HazLoc	cCSAus 244665 تجهیزات کنترل فرآیند برای مکان های خطرناک کلاس I، بخش 2، گروه های ABCD، T5
DNV	درجه حرارت:ب(0 - 55 درجه سانتیگراد) رطوبت:ب(تا 100٪) لرزش:ب(4 گرم) EMC:ب(پل و عرشه باز)
LR	ENV1
KR	آره
ABS	آره
EAC	آره
KC	آره

خروجی های دیجیتال

گونه	FET منبع فعلی
ولتاژ اسمی	24 VDC
ولتاژ سوئیچینگ	24 VDC -15٪ / + 20٪
جریان خروجی اسمی	0.5 A
جریان اسمی کل	8 الف
نوع اتصال	اتصالات 1 سیمی
مدار خروجی	منبع
حفاظت از خروجی	خاموش شدن حرارتی در صورت اضافه جریان یا اتصال کوتاه (مقدار "پیک جریان اتصال کوتاه" را ببینید) دیود آزاد چرخ داخلی برای تغییر بارهای القایی (به بخش "تغییر بارهای القایی" مراجعه کنید)
وضعیت تشخیصی	مانیتورینگ خروجی با 10 میلی ثانیه تاخیر
جریان نشتی هنگامی که خروجی خاموش است	5 µA
آرDS (روشن)	140 mΩ
حداکثر جریان اتصال کوتاه	<3 A
در صورت خاموش شدن بیش از حد بار یا قطع شدن اتصال کوتاه، روشن شود	تقریبا10 میلی ثانیه (بستگی به دمای ماژول دارد)
تأخیر سوئیچینگ
0 → 1	<300 میکروثانیه
1 → 0	<300 میکروثانیه
فرکانس سوئیچینگ
بار مقاومتی	حداکثر500 هرتز
بار القایی	بخش "تغییر بارهای القایی" را ببینید.
ولتاژ ترمز هنگام خاموش کردن بارهای القایی	تایپ کنید45 VDC
ولتاژ عایق بین کانال و شین	500 Veff

خواص الکتریکی

عایق برق	کانال جدا شده از اتوبوس کانال از منبع تغذیه کانال و I/O جدا نیست

شرایط عملیاتی

جهت نصب
افقی	آره
عمودی	آره
ارتفاع نصب از سطح دریا
0 تا 2000 متر	بدون محدودیت
> 2000 متر	کاهش دمای محیط به میزان 0.5 درجه سانتی گراد در هر 100 متر
درجه حفاظت طبق EN 60529	IP20

شرایط محیطی

درجه حرارت
عمل
جهت نصب افقی	-25 تا 60 درجه سانتی گراد
جهت نصب عمودی	-25 تا 50 درجه سانتی گراد
کاهش دادن	بخش "Derating" را ببینید.
ذخیره سازی	-40 تا 85 درجه سانتی گراد
حمل و نقل	-40 تا 85 درجه سانتی گراد
رطوبت نسبی
عمل	5 تا 95 درصد، غیر متراکم
ذخیره سازی	5 تا 95 درصد، غیر متراکم
حمل و نقل	5 تا 95 درصد، غیر متراکم

ویژگی های مکانیکی

توجه داشته باشید	1x ترمینال بلوک X20TB1F را جداگانه سفارش دهید. 1x ماژول باس X20BM11 را جداگانه سفارش دهید.
گام صدا	12.5+0.2میلی متر

X20DOF322 B&R X20 PLC SYSTEM I/O ماژول 16 خروجی دیجیتال 24 VDC برای 1 اتصال سیم 0
