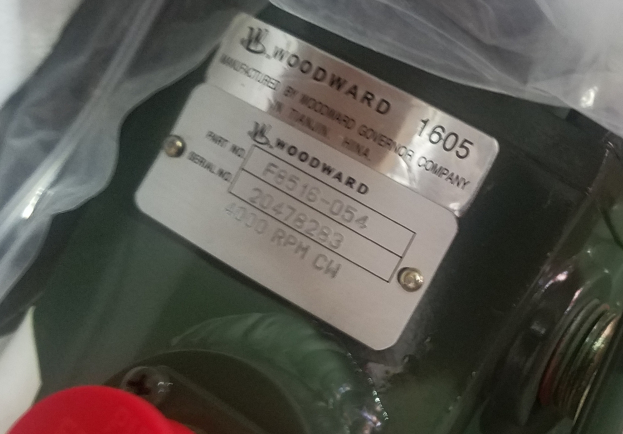

F8516-054 فرماندار Woodward TG-13

TG-13 و TG-17 وودوارد، گاورنرهای افت سرعت مکانیکی-هیدرولیکی برای کنترل توربین های بخار هستند—برنامه‌هایی که در آن عملکرد ایزواکرون (سرعت ثابت) مورد نیاز نیست.

گاورنرهای TG-13 و TG-17 دارای 40 درجه کامل از حداکثر حرکت شفت ترمینال هستند. حرکت توصیه شده از موقعیت بدون بار تا بار کامل 2/3 از کل حرکت گاورنر است. برای یک نمایش گرافیکی از حداکثر ظرفیت کار برای گاورنرها و اطلاعات مربوط به حرکت شفت ترمینال گاورنر، به شکل 1-1 مراجعه کنید.

خروجی گاورنر از طریق یک شفت ترمینال دندانه دار که از هر دو طرف محفظه امتداد دارد، ارائه می شود. پمپ داخلی برای گاورنرها به گونه ای اندازه گیری شده است که در محدوده سرعت استاندارد کار کند: • 1100 تا 2400 دور در دقیقه • 2400 تا 4000 دور در دقیقه • 4000 تا 6000 دور در دقیقه گاورنر TG-13 با فشار روغن داخلی 1034 کیلو پاسکال (150 psi) کار می کند و TG-17 با فشار روغن داخلی 1379 کیلو پاسکال (200 psi) کار می کند. هر گاورنر به محدوده سرعتی که توسط مشتری در زمان سفارش مشخص شده است، تنظیم می شود. گاورنر با سرعت بالا (4000 تا 6000 دور در دقیقه) ممکن است در برخی از کاربردها به مبدل حرارتی نیاز داشته باشد (به انتهای فصل 2، چه زمانی مبدل حرارتی ضروری است؟ مراجعه کنید). هر دو گاورنر قادر به کنترل در محدوده سرعت کمتر از مشخص شده با مقداری از دست دادن گشتاور خروجی و عملکرد هستند.

گاورنرها با محفظه چدنی یا محفظه آلومینیومی دایکاست در دسترس هستند. افت سرعت برای عملکرد پایدار گاورنر مورد نیاز است. افت کارخانه ای تنظیم شده است، اما به صورت داخلی قابل تنظیم است. دو روش تنظیم سرعت در دسترس است. تنظیم سرعت پیچ استاندارد است. تنظیم سرعت اهرمی اختیاری است و توسط یک مجموعه شفت دندانه دار که از هر دو طرف پوشش امتداد دارد، ارائه می شود.
