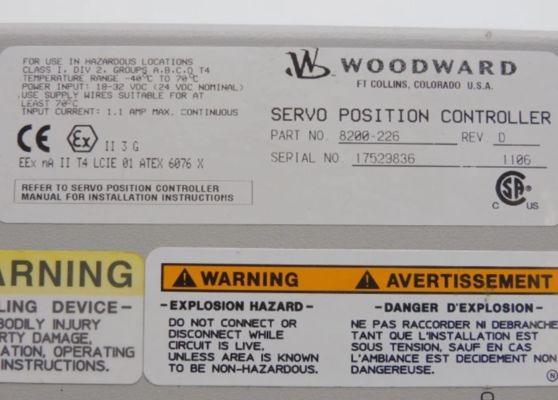

8200-226 Woodward Servo Position Controller

کنترل‌کننده موقعیت سروو 8200-226 Woodward

جزئیات محصول:

اطلاعات اضافی:

شرح:

8200-226 جدیدترین مدل منتشر شده SPC (کنترل‌کننده موقعیت سروو) است. این مدل جایگزین مدل‌های 8200-224 و 8200-225 می‌شود. SPC یک محرک هیدرولیکی یا پنوماتیکی را بر اساس سیگنال تقاضای موقعیت دریافتی از یک کنترل‌کننده قرار می‌دهد. SPC یک محرک تک‌کویل را با استفاده از دستگاه‌های بازخورد موقعیت تکی یا دوگانه قرار می‌دهد. سیگنال تقاضای موقعیت را می‌توان از طریق DeviceNet، 4–20 میلی‌آمپر یا هر دو به SPC ارسال کرد. یک برنامه نرم‌افزاری که روی یک رایانه شخصی (PC) اجرا می‌شود به کاربر اجازه می‌دهد تا SPC را به راحتی پیکربندی و کالیبره کند.

ابزار سرویس SPC برای پیکربندی، کالیبراسیون، تنظیم، نظارت و عیب‌یابی یک SPC استفاده می‌شود. ابزار سرویس روی یک رایانه شخصی اجرا می‌شود و از طریق یک اتصال سریال با SPC ارتباط برقرار می‌کند. کانکتور پورت سریال یک سوکت 9 پین sub-D است و از یک کابل مستقیم برای اتصال به رایانه شخصی استفاده می‌کند. Woodward یک کیت آداپتور سریال USB به 9 پین را در صورت نیاز برای رایانه‌های جدید که کانکتور سریال 9 پین ندارند ارائه می‌دهد (P/N 8928-463).

این کیت شامل یک آداپتور USB، نرم‌افزار و یک کابل سریال 1.8 متری (6 فوت) است. (به فصل 4 برای دستورالعمل‌های نصب ابزار سرویس SPC مراجعه کنید.) SPC با استفاده از ویرایشگر فایل پیکربندی ابزار سرویس SPC پیکربندی می‌شود تا فایلی ایجاد شود که سپس در SPC بارگذاری می‌شود. ابزار سرویس SPC همچنین می‌تواند یک پیکربندی موجود را از یک SPC به ویرایشگر فایل پیکربندی بخواند.

اولین باری که یک SPC به یک محرک متصل می‌شود، باید با مبدل بازخورد موقعیت محرک کالیبره شود. کاربر از طریق فرآیند کالیبراسیون توسط ابزار سرویس هدایت می‌شود. کالیبراسیون را می‌توان از طریق کنترل از طریق لینک DeviceNet نیز انجام داد. روش کالیبراسیون را می‌توان در فایل راهنمای GAP™ یافت.

SPC به منبع ولتاژ 18 تا 32 Vdc با ظرفیت جریان 1.1 A max نیاز دارد. اگر از باتری برای توان عملیاتی استفاده می‌شود، یک شارژر باتری برای حفظ ولتاژ تغذیه پایدار ضروری است. خط برق باید با یک فیوز 5 A، 125 V که قادر به تحمل 20 A، 100 ms in-rush هنگام اعمال برق است، محافظت شود.
