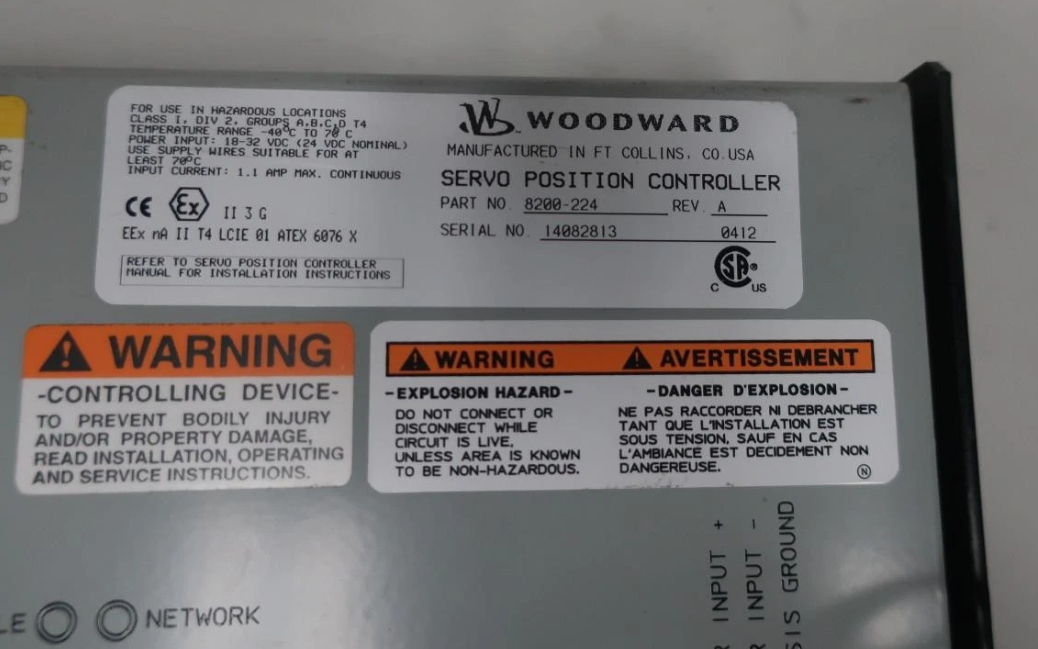

کنترلر موقعیت سروو وودوارد 8200-224

8200-224 Woodward Servo Position Controller کنترل کننده موقعیت

جزئیات محصول:

اطلاعات اضافی:

توضیحات:

8200-226 آخرین مدل منتشر شده از SPC (کنترلر موقعیت سرو) است. این مدل جایگزین مدل های 8200-224 و 8200-225 می شود.SPC موقعیت یک محرک هیدرولیک یا پنوماتیک بر اساس یک سیگنال تقاضا موقعیت دریافت شده از یک کنترلSPC یک محرک تک کویل را با استفاده از دستگاه های بازخورد یک یا دو موقعیت قرار می دهد. سیگنال تقاضا برای موقعیت می تواند از طریق DeviceNet ، 4 ¢ 20 mA ، یا هر دو به SPC ارسال شود.یک برنامه نرم افزاری که روی یک کامپیوتر شخصی (PC) اجرا می شود به کاربر اجازه می دهد به راحتی SPC را پیکربندی و کالیبر کند.

ابزار سرویس SPC برای پیکربندی، کالیبراسیون، تنظیم، نظارت و عیب یابی یک SPC استفاده می شود. ابزار سرویس بر روی یک کامپیوتر اجرا می شود و از طریق یک اتصال سریالی با SPC ارتباط برقرار می کند.کانکتور پورت سریال یک سوکت 9 پین فرعی D است و از یک کابل مستقیم برای اتصال به کامپیوتر استفاده می کندوودورد در صورت نیاز برای کامپیوترهای جدید که اتصال سریال 9 پین ندارند یک کیت USB به 9-pin Serial Adapter را ارائه می دهد (P / N 8928-463).

این کیت شامل یک آداپتور USB، نرم افزار و یک کابل سریال 1.8 متر (6 فوت) است. (برای دستورالعمل نصب ابزار سرویس SPC، به فصل 4 مراجعه کنید.) SPC با استفاده از ویرایشگر فایل پیکربندی ابزار سرویس SPC برای ایجاد یک فایل که سپس در SPC بارگذاری می شود، پیکربندی می شود.. ابزار سرویس SPC همچنین می تواند یک پیکربندی موجود را از یک SPC به ویرایشگر فایل پیکربندی بخواند.

اولین بار که یک SPC به یک محرک متصل می شود، باید با بازخورد موقعیت محرک تنظیم شود. کاربر از طریق فرآیند کالیبراسیون توسط ابزار سرویس هدایت می شود.کالیبراسیون همچنین می تواند توسط کنترل از طریق پیوند DeviceNet انجام شودروش کالیبراسیون را می توان در فایل کمک GAPTM یافت.

SPC نیاز به یک منبع ولتاژ 18 تا 32 Vdc، با ظرفیت فعلی 1.1 A حداکثر دارد. اگر یک باتری برای قدرت کار استفاده شود، شارژر باتری برای حفظ ولتاژ تغذیه پایدار ضروری است.خط برق باید با یک 5A محافظت شود، فیوز 125 ولت قادر به تحمل 20 A، 100 ms در هنگام فشار در هنگام استفاده از قدرت است.
