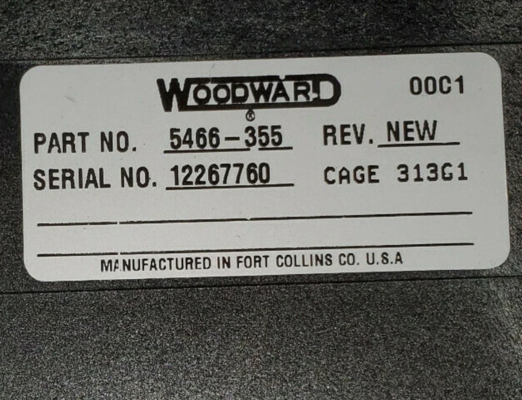

5466-355 ماژول فرستنده شاسی از راه دور Woodward NetCon

5466-355 Woodward NETCON REMOTE CHASSIES TRANCEIVER MODULE از راه دور

جزئیات محصول:

اطلاعات اضافی:

توضیحات:

این ماژول درایور اکتواتور اطلاعات دیجیتالی را از CPU دریافت می کند و چهار سیگنال متناسب درایور اکتواتور تولید می کند.این سیگنال ها متناسب هستند و حداکثر محدوده آنها 0 تا 25 mAdc یا 0 تا 200 mAdc است.. شکل 10-5 یک نمودار بلوکی از ماژول چهار کانال Actuator Driver است. سیستم مقادیر خروجی را از طریق رابط VME-bus به حافظه دو پورت می نویسد.

میکروکنترلر مقادیر را با استفاده از ثابت های کالیبراسیون ذخیره شده در EEPROM مقیاس بندی می کند و خروجی ها را در زمان مناسب برنامه ریزی می کند.میکروکنترلر ولتاژ خروجی و جریان هر کانال را نظارت می کند و سیستم را از هر گونه کانال و خطا بار هشدار می دهد. سیستم می تواند به صورت فردی
غیرفعال کردن درایورهای فعلی. اگر نقصی تشخیص داده شود که مانع از کار ماژول می شود، یا توسط میکروکنترلر یا سیستم، LED FAULT روشن می شود.

10.3.3ـ نصب
ماژول ها در راهنمای کارت در شاسی کنترل قرار می گیرند و به مادربرد وصل می شوند. ماژول ها توسط دو پیچ، یکی در بالای صفحه جلو و یکی در پایین آن، در محل خود نگه داشته می شوند.همچنین در بالا و پایین ماژول دو دسته است که، هنگامی که به سمت بیرون فشار داده می شود، ماژول ها را به اندازه کافی به جلو حرکت دهید تا تخته ها کانکتورهای مادربرد را جدا کنند.

10.3.4FTM مرجع
برای اطلاعات کامل مربوط به سیم کشی میدان برای ماژول FTM چهار کانال، به فصل 13 مراجعه کنید. برای مرجع متقابل شماره قطعات برای ماژول ها، FTM ها و کابل ها، به ضمیمه A مراجعه کنید.

10.3.5ـ رفع مشکلات
هر ماژول I / O دارای LED نقص قرمز است که وضعیت ماژول را نشان می دهد. این LED در هنگام مشکل ماژول کمک می کند.یک LED قرمز جامد نشان می دهد که کنترل کننده محرک با ماژول CPU ارتباط برقرار نمی کندچراغ های قرمز درخشان نشان دهنده یک مشکل داخلی با ماژول است و جایگزینی ماژول توصیه می شود.
