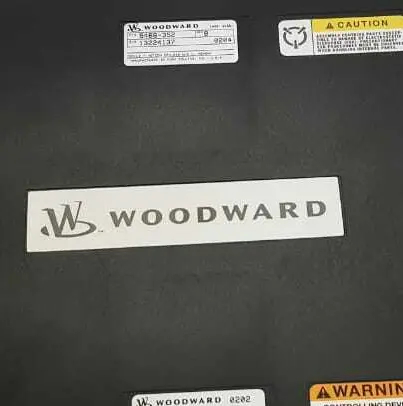

5466-352 Woodward NetCon CPU_040 W/O LL حافظه

5466-352 Woodward NETCON CPU_040 W/O LL MEMORY

جزئیات محصول:

اطلاعات اضافی:

شرح:

این ماژول درایور محرک اطلاعات دیجیتالی را از CPU دریافت می کند و چهار سیگنال محرک-درایور متناسب تولید می کند. این سیگنال ها متناسب هستند و حداکثر محدوده آنها 0 تا 25 mAdc یا 0 تا 200 mAdc است. شکل 10-5 نمودار بلوکی ماژول درایور محرک چهار کاناله است. سیستم مقادیر خروجی را از طریق رابط VME-bus به حافظه دو پورت می نویسد.

میکروکنترلر مقادیر را با استفاده از ثابت های کالیبراسیون ذخیره شده در EEPROM مقیاس می کند و خروجی ها را در زمان مناسب برنامه ریزی می کند. میکروکنترلر ولتاژ و جریان خروجی هر کانال را نظارت می کند و سیستم را از هر گونه خطای کانال و بار مطلع می کند. سیستم می تواند به صورت جداگانه
درایورهای جریان را غیرفعال کند. اگر خطایی تشخیص داده شود که از عملکرد ماژول جلوگیری می کند، چه توسط میکروکنترلر و چه توسط سیستم، LED FAULT روشن می شود.

10.3.3—نصب
ماژول ها به داخل راهنماهای کارت در شاسی کنترل می لغزند و به مادربرد متصل می شوند. ماژول ها توسط دو پیچ در جای خود نگه داشته می شوند، یکی در بالا و دیگری در پایین پنل جلویی. همچنین در بالا و پایین ماژول دو دسته وجود دارد که با تغییر (به سمت بیرون فشار دادن)، ماژول ها را به اندازه کافی به بیرون حرکت می دهند تا بردها از کانکتورهای مادربرد جدا شوند.

10.3.4—مرجع FTM
برای اطلاعات کامل سیم کشی میدانی برای ماژول محرک چهار کاناله FTM به فصل 13 مراجعه کنید. برای مرجع متقابل شماره قطعه برای ماژول ها، FTM ها و کابل ها به پیوست A مراجعه کنید.

10.3.5—عیب یابی
هر ماژول I/O دارای یک LED خطای قرمز است که وضعیت ماژول را نشان می دهد. این LED در صورت بروز مشکل در ماژول به عیب یابی کمک می کند. یک LED قرمز ثابت نشان می دهد که کنترل کننده محرک با ماژول CPU ارتباط برقرار نمی کند. چشمک زدن LED های قرمز نشان دهنده یک مشکل داخلی با ماژول است و جایگزینی ماژول توصیه می شود.
