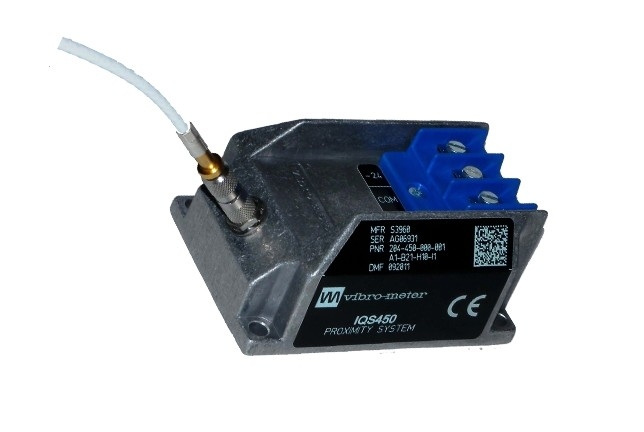

IQS450 204-450-000-002 A1-B21-H10-I0 سیستم اندازه گیری نزدیکی

IQS450 204-450-000-002 A1-B21-H10-I0سیستم اندازه گیری نزدیکی

جزئیات محصول:

اطلاعات اضافی:

توضیحات:

این سیستم بر اساس یک سنسور بدون تماس TQ401 و یک تنظیم کننده سیگنال IQS450 ساخته شده است. این سیستم ها با هم یک سیستم اندازه گیری نزدیکی کالیبر شده را تشکیل می دهند که در آن هر جزء قابل تعویض است.سیستم خروجی ولتاژ یا جریان متناسب با فاصله بین نوک گیرنده و هدف، مثل یک شاخه ماشین.

حالت دهنده سیگنال IQS450 حاوی یک ماژولار فرکانس بالا / demodulator است که یک سیگنال راننده را به گیرنده ارائه می دهد.این باعث ایجاد میدان الکترومغناطیسی مورد نیاز برای اندازه گیری شکافمدار کولر از قطعات با کیفیت بالا ساخته شده و در یک اکستروزن آلومینیوم نصب شده است.

الزامات کلی ورودی گیرنده: منبع برق فرکانس بالا از یک حالت دهنده سیگنال IQS450

حالت دهنده سیگنال IQS450:

ولتاژ خروجی، پیکربندی سه سیم:

• ولتاژ در حداقل GAP: -1.6 ولت

• ولتاژ در حداکثر GAP: -17.6 ولت

• محدوده پویا: 16 ولت

• مقاومت خروجی: 500 Ω

• جریان مدار کوتاه: 45 mA

خروجی جریان، پیکربندی دو سیم:

• جریان در حداقل GAP: -15.5 mA

• جریان در حداکثر GAP: -20.5 mA

• محدوده پویا: 5 mA

ظرفیت خروجی: 1 nF

انندکتانس خروجی: 100 μH
