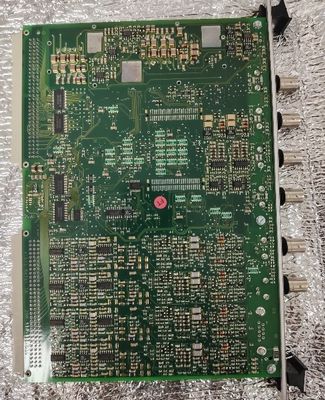

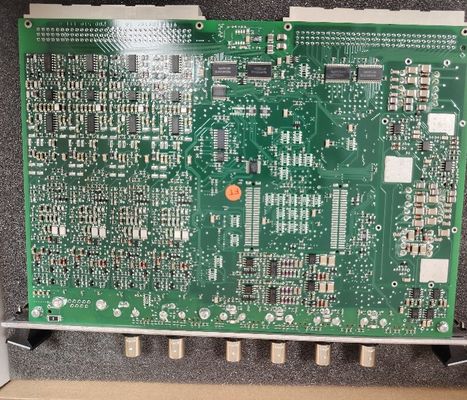

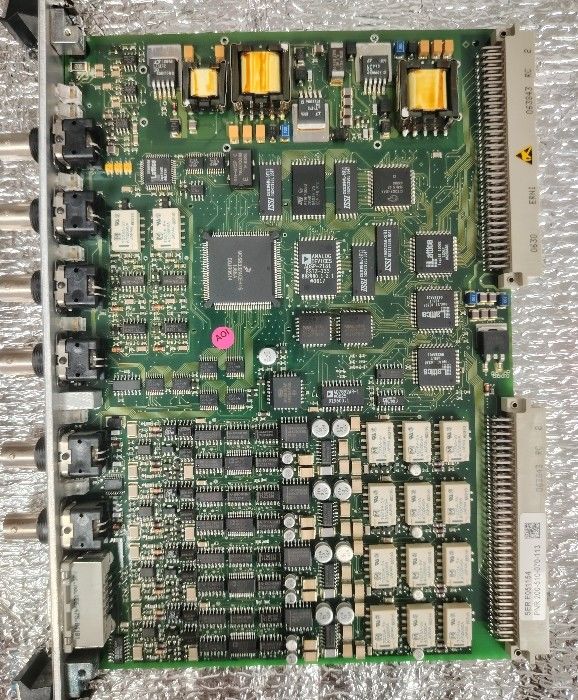

MPC4 200-510-150-011 کارت حفاظت از ماشین

MPC4 200-510-017-017 کارت حفاظت از ماشین آلات تا دو ورودی سرعت به طور همزمان

جزئیات محصول:

اطلاعات اضافی:

شرح:

کارت حفاظت از ماشین آلات MPC4 عنصر اصلی در سیستم حفاظت از ماشین آلات (MPS) سری VM، از خط تولید VM است. این کارت بسیار متنوع قادر به اندازه گیری و نظارت بر حداکثر چهار ورودی سیگنال دینامیکی و حداکثر دو ورودی سرعت به طور همزمان است.

ورودی‌های سیگنال دینامیکی کاملاً قابل برنامه‌ریزی هستند و می‌توانند سیگنال‌هایی را که نشان‌دهنده شتاب، سرعت و جابجایی (نزدیکی) هستند، از جمله موارد دیگر، بپذیرند. پردازش چند کاناله داخلی امکان اندازه‌گیری پارامترهای فیزیکی مختلف، از جمله ارتعاش نسبی و مطلق، Smax، خروج از مرکز، موقعیت رانش، انبساط محفظه مطلق و دیفرانسیل، جابجایی و فشار دینامیکی را فراهم می‌کند.

کارت MPC4 در سه نسخه موجود است: نسخه «استاندارد»، نسخه «مدارهای جداگانه» و نسخه «ایمنی» (SIL)، که همگی به عنوان یک جفت کارت با استفاده از یک کارت ورودی/خروجی IOC4T مربوطه عمل می‌کنند.

کارت MPC4 در نسخه‌های مختلفی از جمله نسخه‌های «استاندارد»، «مدارهای جداگانه» و «ایمنی» (SIL) موجود است. علاوه بر این، برخی از نسخه‌ها با پوشش منطبق بر مدار کارت برای محافظت بیشتر از محیط زیست در برابر مواد شیمیایی، گرد و غبار، رطوبت و دمای شدید در دسترس هستند.

کانال‌های مرجع سرعت/فاز (تاکومتر) کارت MPC4 و هرگونه پردازش مرتبط، و پردازش باند باریک (ردیابی) برای استفاده در برنامه‌های سیستم مرتبط با ایمنی معتبر نیستند. یعنی این حالت‌های پردازش کارت MPC4 (عملکردهای پردازش سیگنال) در گواهینامه SIL 1 برای کارت گنجانده نشده‌اند و نباید در زمینه‌های ایمنی عملکردی پیکربندی و استفاده شوند.

اطلاعات سفارش

نسخه‌های کارت MPC4 با پوشش منطبق (“varnish”) اعمال شده بر روی مدار کارت برای محافظت بیشتر از محیط زیست در برابر مواد شیمیایی، گرد و غبار، رطوبت و دمای شدید در دسترس هستند.

در سال 2017، جفت کارت حفاظت از ماشین آلات MPC4 / IOC4T برای (1) مطابقت با RoHS و ارائه امپدانس خروجی سیگنال دینامیکی بافر شده کاهش یافته، که نیاز به طراحی مجدد مدار خروجی سیگنال دینامیکی «خام» بافر شده داشت، بهبود یافت. بر این اساس، نسخه‌های مختلف جفت کارت حفاظت از ماشین آلات MPC4/IOC4T در حال استفاده عبارتند از:

• نسخه‌های بعدی MPC4 (PNR 200-510-SSS-115, 200-510-SSS-214 و 200-510-SSS-313 یا بعد از آن) و IOC4T (PNR 200-560-000-114 و 200-560-000-212 یا بعد از آن)، که با RoHS مطابقت دارند و دارای امپدانس خروجی 50 Ω هستند.

• نسخه‌های قبلی IOC4T (PNR 200-510-SSS-114, 200-510-SSS-213 و 200-510-SSS-312 یا قبل از آن) و IOC4T (PNR 200-560-000-113 و 200-560-000-211 یا قبل از آن)، که با RoHS مطابقت ندارند و دارای امپدانس خروجی 2000 Ω هستند.

“SSS” نشان دهنده نسخه سیستم عامل (نرم افزار تعبیه شده) و “Hh” نسخه سخت افزار است. افزایش “H” برای اصلاحات عمده است که می تواند بر قابلیت تعویض محصول تأثیر بگذارد. افزایش “h” برای اصلاحات جزئی است که هیچ تاثیری بر قابلیت تعویض ندارند.
