IOC4T 200-560-000-019 کارت I/O به عنوان رابط سیگنال حفاظت از ماشین آلات و نظارت بر وضعیت اساسی عمل می کند

IOC4T 200-560-000-019کارت I/O ActsAsA Sآتشمنرابطحفاظت از ماشین آلات و/یا نظارت بر وضعیت اساسی

جزئیات محصول:

اطلاعات اضافی:

توضیحات:

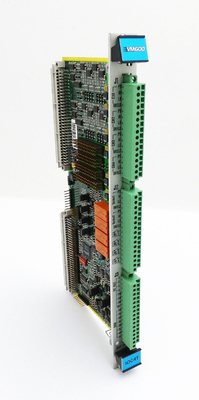

کارت ورودی / خروجی IOC4T به عنوان یک رابط سیگنال برای کارت حفاظت از ماشین آلات سری MPC4 از خط محصول عمل می کند.آن را در پشت یک قفسه نصب شده و به طور مستقیم به backplane قفسه از طریق دو کانکتور متصل می شود.

پانل جلویی IOC4T شامل اتصال قطعات پایانی برای سیم کشی به کابل های انتقال از زنجیره های اندازه گیری (سینسورها و / یا تنظیم کننده های سیگنال) است.کانکتورهای پیچ پایانی نیز برای ورودی تمام سیگنال ها از و خروجی تمام سیگنال ها به هر سیستم کنترل خارجی استفاده می شود.

کارت IOC4T از تمام ورودی ها و خروجی ها در برابر تداخل الکترومغناطیسی (EMI) و افزایش سیگنال محافظت می کند و همچنین با استانداردهای سازگاری الکترومغناطیسی (EMC) مطابقت دارد.

IOC4T شامل چهار رله محلی است که می تواند به هر سیگنال هشدار خاص تحت کنترل نرم افزار نسبت داده شود.این می تواند برای نشان دادن یک نقص MPC4 یا یک مشکل تشخیص داده شده توسط یک آژیر معمولی (Sensor OK) استفاده شود.، هشدار و خطر) در یک برنامه کاربردی معمولی.

برای اطلاعات بیشتر در مورد استفاده از جفت کارت های MPC4/IOC4T به طور کلی، به راهنمای سخت افزاری سیستم حفاظت از ماشین (MPS) و راهنمای نرم افزار مراجعه کنید.برای اطلاعات در مورد استفاده از جفت کارت های MPC4/IOC4T در زمینه های ایمنی عملکردی، به راهنمای ایمنی عملکردی مراجعه کنید.

اطلاعات سفارش

نسخه هایی از کارت IOC4T با پوشش مطابق (varnish) بر روی مدارهای کارت برای حفاظت اضافی از محیط زیست در برابر مواد شیمیایی، گرد و غبار،رطوبت و دمای شدید.

در سال 2017، جفت کارت های حفاظت از ماشین آلات MPC4 / IOC4T بهبود یافتند تا مطابق با RoHS باشند و مانع خروجی سیگنال پاف شده پویا را کاهش دهند.که نیاز به طراحی مجدد مدار خروجی سیگنال پویا ٫٫ خام ٬ داردبر این اساس، نسخه های مختلف کارت های حفاظت از ماشین آلات MPC4/IOC4T در حال استفاده عبارتند از:

• نسخه های بعدی MPC4 (PNRs 200-510-SSS-115، 200-510-SSS-214 و 200-510-SSS-313 یا جدیدتر) و IOC4T (PNRs 200-560-000-114 و 200-560-000-212 یا جدیدتر)که مطابق با RoHS هستند و دارای مقاومت خروجی 50 Ω هستند.

• نسخه های قبلی IOC4T (PNRs 200-510-SSS-114، 200-510-SSS-213 و 200-510-SSS-312 یا قبلی) و IOC4T (PNRs 200-560-000-113 و 200-560-000-211 یا قبلی)که مطابق با RoHS نیستند و دارای مقاومت خروجی 2000 Ω هستند.

️SSS ️ نسخه نرم افزار ثابت (برنامه های جاسازی شده) و ️Hh ️ نسخه سخت افزاری را نشان می دهد. ️ افزونه های H ️ برای اصلاحات عمده ای است که می تواند بر قابل تعویض محصول تأثیر بگذارد.افزایش h برای تغییرات جزئی است که هیچ تاثیری بر تعویض پذیری ندارند..
