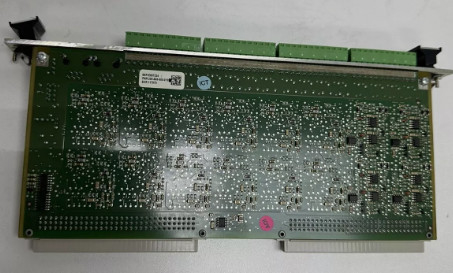

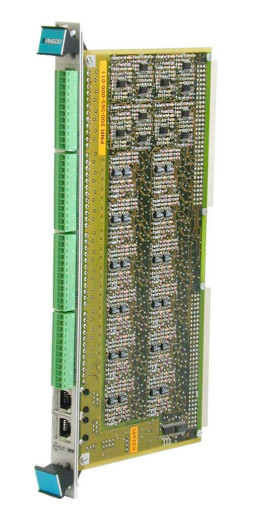

IOC16T 200-565-000-013 کارت ورودی / خروجی در موجودی کارت سیستم ESD

IOC16T 200-565-000-013 کارت ورودی / خروجی در موجودی کارت سیستم ESD

جزئیات محصول:

توضیحات:

کارت ورودی / خروجی IOC 16T به عنوان یک رابط سیگنال برای سری VM 600 CMC 16 (کارت نظارت بر وضعیت) عمل می کند.آن را در پشت قفسه ABE 04X نصب می شود و به طور مستقیم به سطح پشت قفسه از طریق دو کانکتور متصل می شود.

هر IOC 16T با یک CMC 16 خاص مرتبط است و مستقیماً پشت آن در قفسه نصب می شود.IOC 16T شامل یک نوار پایانی برای اتصال کابل های انتقال از پردازنده ها و کنسیترها استبا این حال، اگر این سیگنال ها در حال حاضر از طریق خطوط VM 600 backplane Raw Bus و Tacho Bus در دسترس باشند، می توان آنها را بدون نیاز به سیم کشی اضافی به طور مستقیم انتخاب کرد.

این کارت از تمام ورودی ها و خروجی ها در برابر تداخل الکترومغناطیسی (EMI) و افزایش سیگنال محافظت می کند و همچنین با استانداردهای EMC (قابلیت الکترومغناطیسی) مطابقت دارد.

ورودی های Tacho، سیگنال های از شتاب سنجها، سرعت سنجها و سنجه های نزدیکی، یا هر سیگنال پویا یا شبه استاتیک توسط مدار اختصاصی که وظایف مانند شکل گیری پالس را انجام می دهند، مشروط می شوند.تنظیم سطح، انتخاب AC / DC و جبران اتصال سرد. میکرو سوئیچ ها برای تسهیل انتخاب حالت و روش دسترسی (به عنوان مثال پایانه های پیچ یا backplane) ارائه شده است.IOC 16T همچنین انزوا از کارخانه را فراهم می کند و از طریق ورودی ورودی به CMC 16 تضمین می کند..

دو روش ارتباطی پشتیبانی می شود؛ اتصال VMEbus به یک ماژول CPU M در محل 0 از قفسه VM 600 و پیوند بعدی اترنت،یا اتصال سریال RS-485 متعدد جدا شده مستقیم از طریق کانکتورهای RJ ارائه شده در IOC 16T.

ویژگی ها

• کارت رابط 16 کانال برای CMC 16 (کارت نظارت بر وضعیت)
• نوار پایانی پیچ (48 پایانی)
• تضمین حفاظت EMI برای تمام ورودی و خروجی
• برای تمام ورودی ها شرایط سیگنال را فراهم می کند
• چهار کانال اول را می توان به عنوان ورودی های تچو یا پویا (یعنی لرزش) انتخاب کرد.
• آخرین 12 کانال را می توان به عنوان ورودی های پویا یا فرآیند انتخاب کرد
• کانال 16 می تواند به عنوان ورودی تعویض پویا، فرآیند یا اتصال سرد برای ترموپول ها انتخاب شود
• ورودی ها را می توان از طریق VM 600 Raw Bus و Tacho Bus هدایت کرد
• گزینه ارتباطی سریال RS-485 جدا شده در هواپیما
• ورودی و خارج کردن کارت های زنده اطلاعات سفارش
