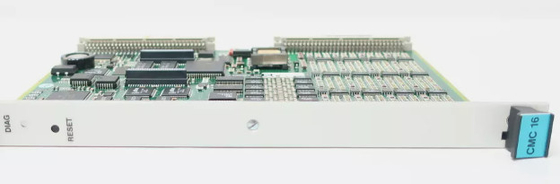

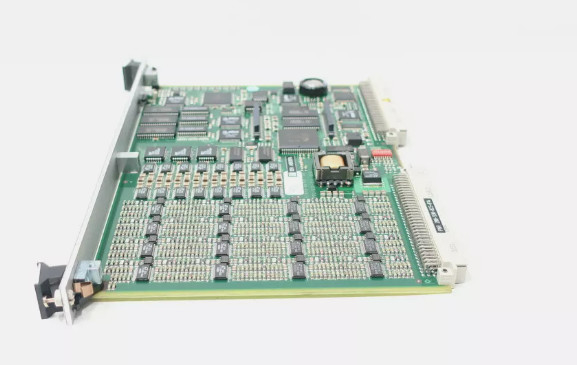

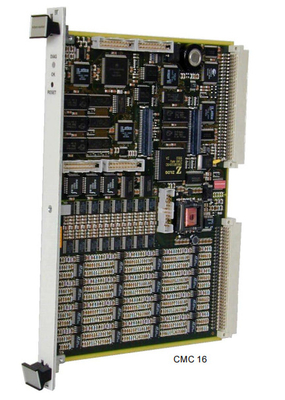

CMC16 200-530-012-012 کارت نظارت بر وضعیت در انبار

CMC16 200-530-012-012 کارت نظارت بر وضعیت در انبار

جزئیات محصول:

توضیحات:

کارت نظارت بر وضعیت CMC 16 عنصر اصلی سیستم نظارت بر وضعیت (CMS) سری VM است.

این واحد اطلاعات هوشمند (DAU) در کنار نرم افزار VM CMS برای به دست آوردنتجزیه و تحلیل و انتقال نتایج به یک کامپیوتر میزبان از طریق ماژول CPU M سری VM600 با کنترلگر اترنت یا مستقیماً از طریق پیوندهای سریالی.

ورودی ها کاملا قابل برنامه ریزی هستند و می توانند سیگنال هایی را که سرعت، مرجع فاز، ارتعاش (سرعت، سرعت یا جابجایی) ، فشار پویا، روتور گپ هوا و پروفایل قطب را نشان می دهد، بپذیرند.هر سیگنال پویا یا هر سیگنال شبه استاتیک. سیگنال ها را می توان از کارت های حفاظت از ماشین آلات مجاور (MPC 4) از طریق VM600 Raw Bus و Tacho Bus یا از طریق کانکتورهای ترمینال پیچ در IOC 16T وارد کرد.ماژول های IOC 16T همچنین شرایط سیگنال و حفاظت EMC را فراهم می کنند و اجازه می دهند ورودی ها به CMC 16 هدایت شوند.، که شامل 16 فیلتر ضد تعویض قابل برنامه ریزی است و تبدیل کننده های آنالوگ به دیجیتال (ADC) است. پردازنده های درون دستگاه تمام کنترل های جذب را مدیریت می کنند،تبدیل از دامنه زمان به دامنه فرکانس (تغییر فوریه سریع)، استخراج باند، تبدیل واحد، بررسی محدودیت، و ارتباط با سیستم میزبان.

10 خروجی در دسترس در هر کانال می تواند شامل RMS، اوج، اوج-قله، اوج واقعی، ارزش های اوج واقعی، Gap، Smax، یا هر باند پیکربندی بر اساس طیف های همزمان یا غیرمستقیم به دست آمده باشد.سرعت (g)، سرعت (در ثانیه، میلی متر در ثانیه) و جابجایی (میل، میکران) سیگنال ها را تامین می کند و می تواند برای نمایش به هر استاندارد تبدیل شود. اگر پیکربندی شده باشد، داده ها تنها در موارد استثنایی به کامپیوتر میزبان ارسال می شود.,به عنوان مثال، فقط اگر تغییر ارزش از یک آستانه از پیش تعریف شده فراتر رود.

CMC 16 داده های با وضوح بالا را که در فواصل برنامه ریزی شده یا بر روی تشخیص هشدار (شکل موج، طیف و مدارها) ثبت شده است، دریافت و پردازش می کند.نوع پنجره، حالت میانگین گیری و تعداد میانگین ها به طور کامل قابل تنظیم است.همچنین توانایی ایجاد ضبط طولانی مدت داده های مبتنی بر زمان در طول چند دقیقه با استفاده از “Mode Oscilloscope” وجود دارد زیرا این می تواند داده های ارزشمندی را ارائه دهدبه خصوص در هنگام راه اندازی ماشین.

ویژگی ها

• 16 کانال پویا قابل تنظیم به صورت فردی
• 16 فیلتر و ADC ضد آلایزینگ برنامه ریزی شده موازی
• چهار کانال اول نیز می توانند به عنوان ورودی تاچو تنظیم شوند.
• آخرین 12 کانال نیز قابل تنظیم به عنوان مقادیر فرآیند
• معماری ME
• نمونه گیری هم زمان و غیر هم زمان قابل تنظیم
• FFT ۳۲۰۰ خط با وضوح بالا
• 10 خروجی پردازش شده کاملا قابل تنظیم در هر کانال که می تواند هر دو باند فرکانس یا خروجی مبتنی بر دامنه زمانی باشد
• 6 آژیر قابل تنظیم در هر خروجی پردازش شده با باند های مرده هیستریز
• ثبت درختان بر اساس برنامه، در صورت هشدار و در صورت استثناء
• ذخیره سازی بافر در هواپیما
• نشان دادن وضعیت توسط LED سه رنگی در پنل جلویی
• ورودی زنده / حذف کارت ها با پیکربندی خودکار
• گزینه های ارتباطی اترنت و سریال RS-4851
