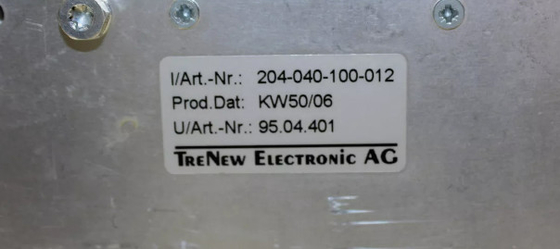

ABE040 204-040-100-012 سیستم ریک 19 " ریک با ارتفاع 6U

ABE040 204-040-100-012سقف سیستم 19 "سقف با ارتفاع 6U

جزئیات محصول:

توضیحات:

یک VM MPS می تواند در یک قفسه 19 اینچی (84TE) با ارتفاع 6U (6HE) قرار گیرد، که به عنوانقفسه سیستم VM600. دو نوع این قفسه وجود دارد: ABE040 و ABE042. این ها یکسان هستند، به جز موقعیت براکت های نصب قفسه.

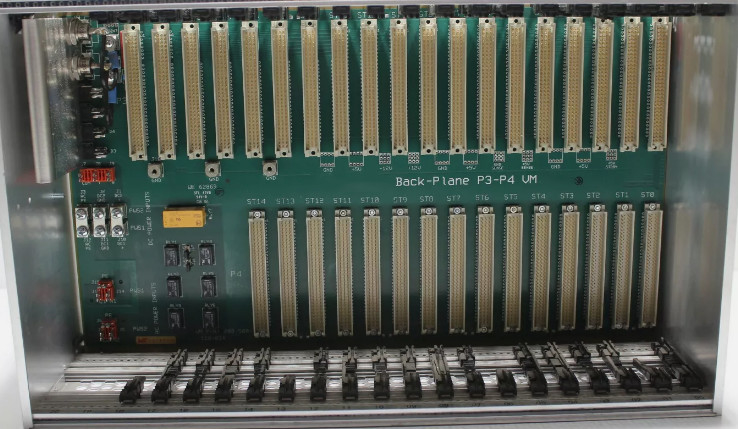

یک ABE040 دارای یک قفس کارت جلو و یک قفس کارت عقب است. قفس های کارت توسط صفحه پشتی قفسه جدا شده اند.

ظاهر پانل جلو و پانل عقب قفسه به طور کامل به انواع کارت های نصب شده در دو قفس کارت بستگی دارد.

اکثر کارت های نصب شده در پشت یک قفسه استاندارد 19 اینچی (ABE04x) از مکانیسم کلید الکترونیکی استفاده می کنند تا اطمینان حاصل شود که کارت در محل مناسب نصب شده است (به عنوان مثال،در سوراخ درست پشت کارت پردازش مربوطه در جلو قفسه)این شامل کارت های IOC4T، IOC8T و IRC4 است.

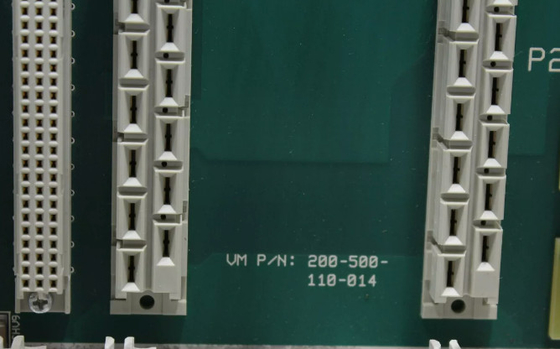

در قفسه های ABE04x، هر شکاف از backplane دارای یک کد دوگانه 4 رقمی است

کارت هایی که این مکانیسم کلید الکترونیکی را اجرا می کنند دارای بانک میکرو سوئیچ هایی کهمی تواند برای اختصاص یک شماره اسلات به کارت استفاده شود..این کد در رکورد اعطای شماره اسلات (آدرس) در کارت (IOC4T، IOC8T یا IRC4) ذخیره می شود.

هر کارت شماره اسلات خود را با شماره اسلات سخت سیم کشی شده در صفحه پشتی قفسه مقایسه می کند. نتیجه مقایسه به طور معمول در LED SLOT ERROR در پانل کارت ها نمایش داده می شود:

• اگر کد ها یکسان باشند، LED سبز است.

• اگر کد ها یکسان نباشند، LED قرمز است.
