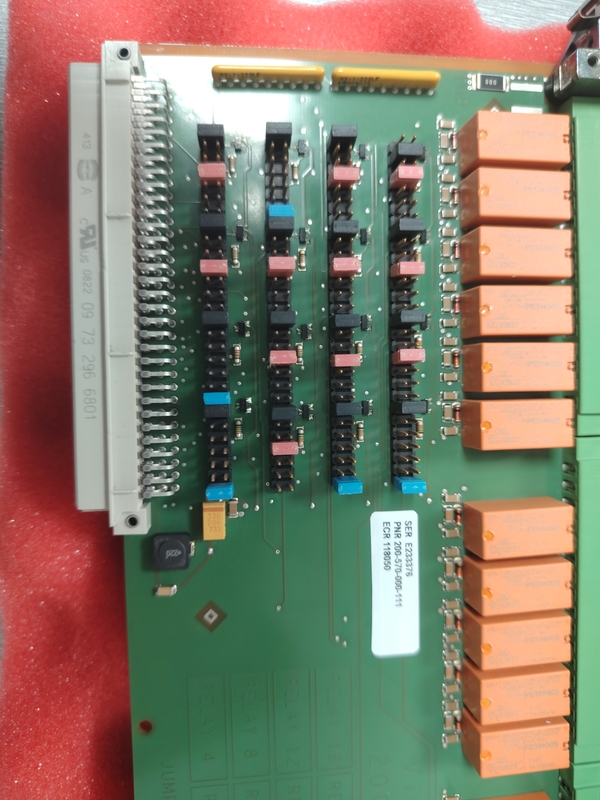

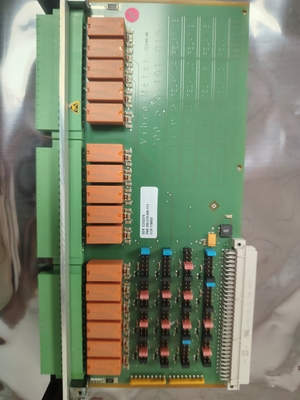

RLC16 200-570-000-111 کارت رله در انبار کارت سیستم ESD

RLC16 200-570-000-111کارت رله در انبار کارت سیستم ESD

جزئیات محصول:

توضیحات:

پانل RLC16 دارای سه ترمینال پیچ برای هر یک از 16 رله خود است. این ترمینال ها به شرح زیر هستند:

• NC ️ تماس رله به طور معمول بسته

• نه تماس رله به طور معمول باز

• COM ­­­ تماس رله مشترک.

رفتار واقعی هر رله فردی به پرش های کارت RLC16 بستگی دارد، به عنوان مثال، یک رله می تواند به طور معمول انرژی (NE) یا به طور معمول انرژی (NDE) تنظیم شود.

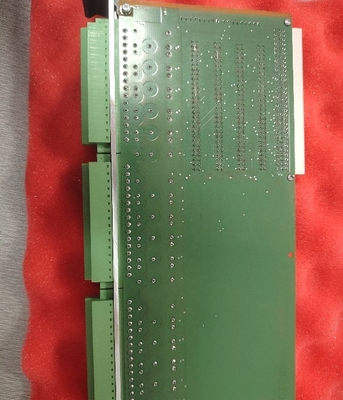

پانل RLC16 (پشت قفسه) شامل سه نوار پایانی است که به عنوان J1 ، J2 و J3 شناخته می شوند. هر نوار شامل یک سوکت و یک کانکتور جفت گیری است که شامل 16 ترمینال پیچ است.قطعات پیچ و تابلو می توانند سیم هایی را با یک قطعه عرض ≤1 پذیرند..5 میلیمتر

هر سوکت و کانکتور جفت گیری می تواند با یک سیستم کلید مکانیکی برای جلوگیری از اتصال نادرست مجهز باشد.

RLC16 برای تکمیل رله های داخلی در کارت های IOC4T و IOC8T استفاده می شود. پرش ها در RLC16 باید همزمان با پیکربندی این کارت ها تنظیم شوند.

کارت RLC16 شامل هیچ مکانیسم کلید الکترونیکی برای جلوگیری از نصب آن در سوراخ اشتباه یک قفسه سیستم VM نیست.این به این دلیل است که RLC16 حاوی هیچ هوشی نیست (یعنی، با یک پیکربندی برنامه ریزی نشده است) و به عنوان یک جفت کارت کار نمی کند (مانند MPC4 / IOC4T یا AMC8 / IOC8T).

اگرچه کارت های RLC16 را می توان در تقریبا هر شکاف یک قفسه نصب کرد،محل واقعی اسلات یک کارت RLC16 در یک سیستم پیکربندی شده توسط اتوبوس باز کلکتور (OC) و سایر جزئیات پیکربندی سیستم VM MPS تعیین می شود..
