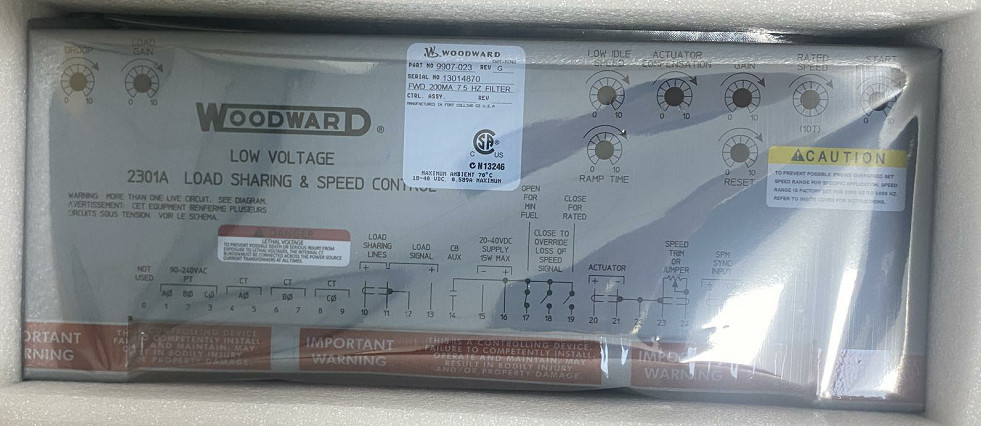

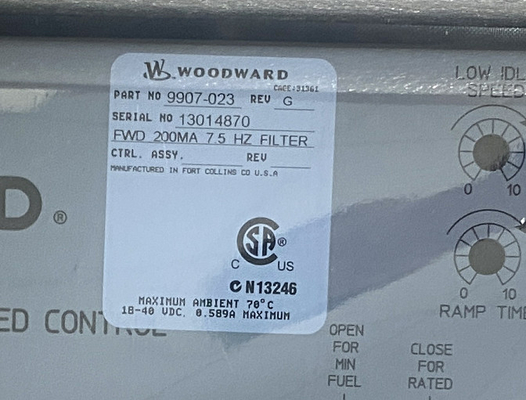

Woodward 9907-023 کنترل سرعت حرکت جلو 4 ¥ 20 mA یا 1 ¥ 5 Vdc 2301A -40 تا + 158 ° F

Woodward 9907-023 کنترل سرعت حرکت جلو 4 ¥ 20 mA یا 1 ¥ 5 Vdc 2301A -40 تا + 158 ° F

جزئیات محصول:

اطلاعات اضافی:

توضیحات:

این کنترل های Woodward 2301A یا یک منبع ولتاژ بالا یا ولتاژ پایین را قبول می کنند. مدل های ولتاژ پایین در 20 تا 40 Vdc کار می کنند،و مدل های ولتاژ بالا یا 88 تا 132 وات یا 90 تا 150 وات کار می کنندهر دو مدل ولتاژ پایین و بالا نیاز به ظرفیت حداقل 15 وات دارند.

تمام کابل های محافظ باید جفت های هدایت کننده پیچیده باشند. سعی نکنید محافظ تراخته شده را قلع کنید. تمام خطوط سیگنال باید محافظ شوند تا از گرفتن سیگنال های گمشده از تجهیزات مجاور جلوگیری شود.اتصال محافظ به ترمینال های کنترل به عنوان نشان داده شده در شکل 2-1 و در نمودار سیم کشی دستگاه (شکل 1-2)سیم در معرض فراتر از سپر باید به عنوان کوتاه به عنوان ممکن است، بیش از 50 میلی متر (2 اینچ) باشد. انتهای دیگر سپر باید باز و عایق از هر رسانای دیگر باقی می ماند.سیم های سیگنال محافظ را با سیم های دیگری که جریان های زیادی را حمل می کنند، اجرا نکنیدبرای اطلاعات بیشتر به یادداشت درخواست Woodward 50532، کنترل EMI برای سیستم های مدیریت الکترونیکی مراجعه کنید.

یک تماس برای رد کردن مدار سیگنال سرعت شکست می تواند به صورت سریال با ترمینال 18 و قدرت DC به کنترل نصب شود.خاموش کردن خروجی کنترل در صورت از دست دادن سیگنال سرعت. بسته شدن تماس بر مدار سیگنال سرعت شکست خورده که ممکن است برای راه اندازی مورد نیاز باشد، غلبه می کند.

این ماژول رابط های ارتباطی را برای یکپارچه سازی با سیستم های کنترل نظارت و جمع آوری داده (SCADA) یا سایر شبکه های کنترل فراهم می کند.امکان نظارت از راه دور و کنترل پارامترها.

این ماژول برای نصب و پیکربندی آسان طراحی شده است و فرآیند ادغام را در سیستم های کنترل موجود ساده می کند.این ارائه می دهد رابط کاربری دوستانه و گزینه های پیکربندی بصری، کاهش زمان و تلاش راه اندازی.
