EA403 913-403-000-012 سیستم اندازه گیری نزدیکی اجازه می دهد تا اندازه گیری بدون تماس از جابجایی نسبی

EA403 913-403-000-012سيستم اندازه گيري نزديکي امکان اندازه گيري بدون تماس از جابجايي نسبي را فراهم مي کند

جزئیات محصول:

اطلاعات اضافی:

توضیحات:

این سیستم بر اساس یک سنسور بدون تماس TQ403 و یک تنظیم کننده سیگنال IQS450 ساخته شده است. این سیستم ها با هم یک سیستم اندازه گیری نزدیکی کالیبر شده را تشکیل می دهند که در آن هر جزء قابل تعویض است.سیستم خروجی ولتاژ یا یک جریان متناسب با فاصله بین نوک گیرنده و هدف، مثل یک شاخه ماشین.

قسمت فعال ترانسدوسر یک سیم پیچ است که در داخل نوک دستگاه قالب داده شده است و از (پولیامید-ایمید) ساخته شده است. بدن ترانسدوسر از فولاد ضد زنگ ساخته شده است. ماده مورد نظر بایددر همه موارد، فلزي باش

بدن ترانسدوسر فقط با رشته متریک در دسترس است. TQ403 دارای یک کابل هم محوری یکپارچه است که با یک کانکتور هم محوری کوچک خود قفل می شود.طول های مختلف کابل (متکامل و تمدید) را می توان سفارش داد.

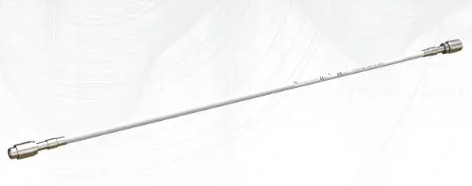

مبدل TQ403 می تواند با یک کابل تمدید EA403 واحد برای طولانی کردن به طور موثر انتهای جلو مطابقت داشته باشد.جعبه های اتصال و محافظ های اتصال برای حفاظت مکانیکی و زیست محیطی از اتصال بین کابل های یکپارچه و تمدید در دسترس هستند.

سیستم های اندازه گیری نزدیکی مبتنی بر TQ4xx می توانند از طریق سیستم های نظارت بر ماشین آلات مرتبط مانند ماژول ها (کارت ها) یا ماژول ها یا از طریق یک منبع تغذیه دیگر تغذیه شوند.

حالت دهنده سیگنال IQS450 حاوی یک ماژولار فرکانس بالا / demodulator است که یک سیگنال راننده را به گیرنده ارائه می دهد.این باعث ایجاد میدان الکترومغناطیسی مورد نیاز برای اندازه گیری شکافمدار کولر از قطعات با کیفیت بالا ساخته شده و در یک اکستروزن آلومینیوم نصب شده است.
