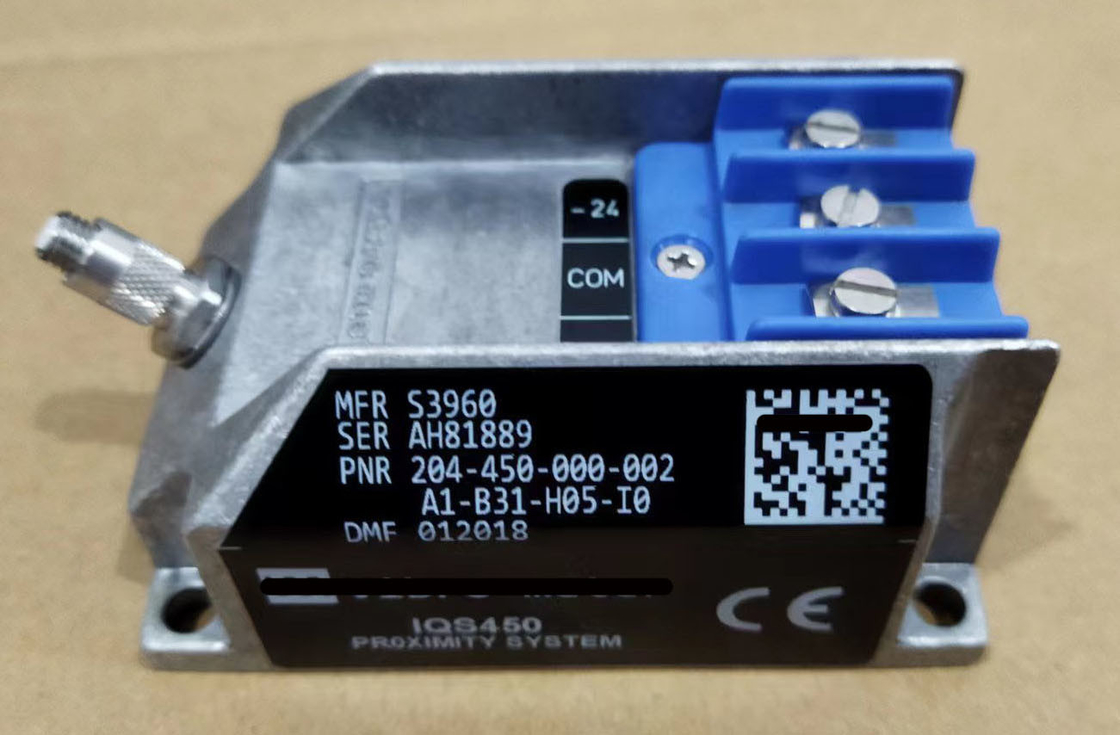

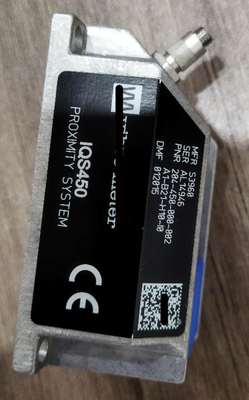

IQS450 204-450-000-001 سیستم اندازه گیری نزدیک بودن حالت دهنده سیگنال

IQS450 204-450-000-001سیستم اندازه گیری نزدیک بودن حالت دهنده سیگنال

جزئیات محصول:

اطلاعات اضافی:

توضیحات:

کنترل کننده سیگنال IQS 450 در دمای محیط تا 85 درجه سانتیگراد کار می کند، اما برای انجام این کار، نیاز به کاهش حداکثر ولتاژ ورودی دارد.ولتاژ تغذیه و حداکثرولتاژ تغذیه، همانطور که در نمودار زیر نشان داده شده است.

این سیستم اندازه گیری نزدیکی امکان اندازه گیری بدون تماس از جابجایی نسبی عناصر در حال حرکت ماشین را فراهم می کند.

این سیستم بر اساس یک سنسور بدون تماس TQ403 و یک تنظیم کننده سیگنال IQS450 ساخته شده است. این سیستم ها با هم یک سیستم اندازه گیری نزدیکی کالیبر شده را تشکیل می دهند که در آن هر جزء قابل تعویض است.سیستم خروجی ولتاژ یا یک جریان متناسب با فاصله بین نوک گیرنده و هدف، مثل یک شاخه ماشین.

بخش فعال ترانسدوسر یک کویل سیم است که در داخل نوک دستگاه قالب می گیرد. بدن ترانسدوسر از فولاد ضد زنگ ساخته شده است. مواد مورد نظر باید در همه موارد فلزی باشد.

ولتاژ خروجی، پیکربندی سه سیم

• ولتاژ در حداقل GAP: -1.6 ولت

• ولتاژ حداکثر: GAP: -17.6 V

• محدوده پویا: 16 ولت

• مقاومت خروجی: 500 Ω

• جریان مدار کوتاه: 45 mA

خروجی جریان، پیکربندی دو سیم

• جریان در حداقل GAP: 15.5 mA

• جریان حداکثر: 20.5 mA

• محدوده پویا: 5 mA

ظرفیت خروجی: 1 nF

انندکتانس خروجی: 100 μH
