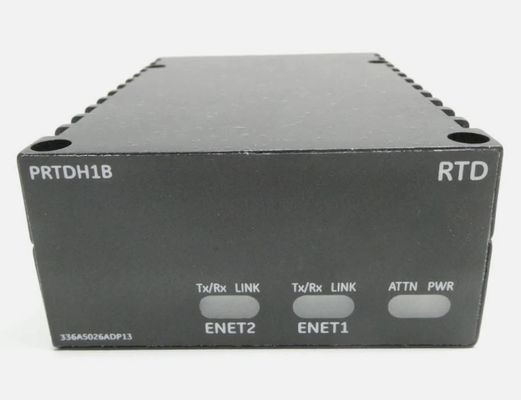

بسته ورودی RTD GE IS220PRTDH1B

IS220PRTDH1B یک ماژول ورودی RTD است که توسط General Electric (GE) تولید می شود و بخشی از سری سیستم های کنترل توزیع شده Mark VIe است.

The module is primarily used for temperature measurement and uses the resistance temperature probe (RTD) input port to connect to the I/O Ethernet network to provide high-precision temperature data acquisition and processing capabilities.

ماژول IS220PRTDH1B از دریافت سیگنال های دمایی در زمان واقعی از طریق اتصال به کارت ورودی RTD پشتیبانی می کند.

این ماژول شامل یک صفحه پردازش است که بخش اصلی مشترک تمام ماژول های I/O توزیع شده Mark VIe است.و همچنین مجهز به یک صفحه گیرنده اختصاص داده شده به عملکرد ورودی ترموکوپل برای اطمینان از تبدیل و پردازش سیگنال کارآمد است.

ماژول ورودی RTD فقط از عملیات ساده پشتیبانی می کند، به این معنی که داده ها فقط در یک جهت در یک زمان منتقل می شوند.

ماژول توسط یک ورودی برق سه پین تغذیه می شود و از طریق یک کانکتور DC-37-pin به صفحه پایانی مربوطه متصل می شود.

این ماژول مجهز به دو رابط RJ45 Ethernet برای خروجی داده است و دارای شاخص های LED برای ارائه توابع تشخیصی بصری است.اجازه دادن به کاربران برای درک وضعیت کار دستگاه در زمان واقعی.

ماژول IS220PRTDH1B از حداکثر 8 ورودی RTD پشتیبانی می کند، در حالی که صفحه پایانی TRTD می تواند برای پشتیبانی از 16 ورودی RTD گسترش یابد.

این سیستم را قادر می سازد تا منابع سیگنال چندگانه را در هنگام انجام گرفتن درجه حرارت به طور کارآمد پردازش کند و آن را برای محیط های کنترل اتوماسیون صنعتی پیچیده مناسب کند.
