DO3401 ماژول خروجی دیجیتال Triconex Triconex

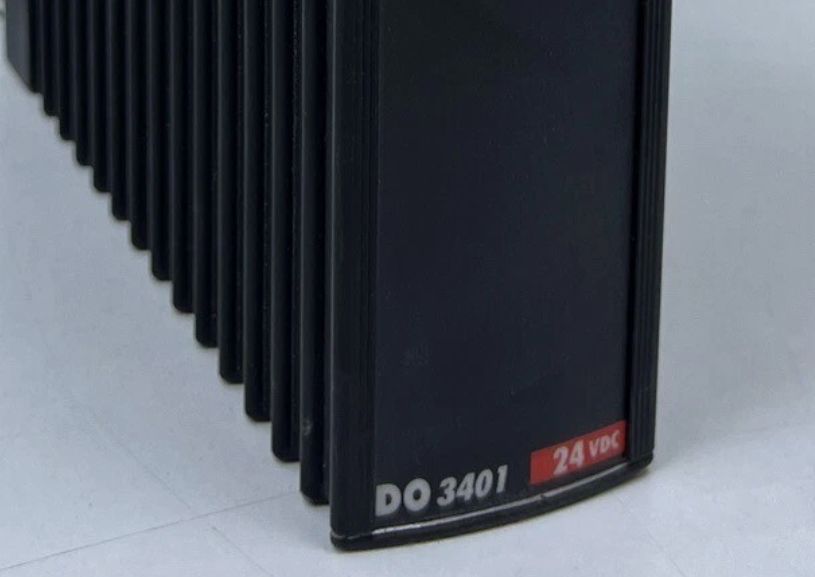

ماژول خروجی دیجیتال DO3401 Invensys Triconex

جزئیات محصول:

شرح:

هر ماژول خروجی دیجیتال TMR دارای سه مجموعه ایزوله از الکترونیک است که کانال نامیده می شوند و به طور مستقل داده ها را از MP مرتبط با هر کانال می پذیرند. کانال ها از مدار رای دهی Quad Voter ثبت شده استفاده می کنند تا در مورد سیگنال های خروجی جداگانه در هنگام اعمال بر بار، رای دهند. این مدار رای دهی بر اساس مسیرهای موازی-سری است که در صورت دستور دو سوئیچ از سه سوئیچ (کانال های A و B یا کانال های B و C یا کانال های A و C) برای بسته شدن، برق را منتقل می کند. مدار رای دهی Quad Voter دارای افزونگی چندگانه در تمام مسیرهای سیگنال بحرانی است که ایمنی و حداکثر در دسترس بودن را تضمین می کند. برای هر نقطه، ماژول DO به طور دوره ای روال تشخیص رای دهنده خروجی (OVD) را اجرا می کند. برای اجازه عملکرد ایمن نامحدود تحت انواع سناریوهای چندگانه خطا، OVD این نوع خطاها را تشخیص می دهد و هشدار می دهد:

• نقاط—تمام گیر کرده ها و گیر کرده ها در کمتر از 500 میلی ثانیه تشخیص داده می شوند.

• سوئیچ ها—تمام سوئیچ های گیر کرده یا گیر کرده یا مدارهای درایو مرتبط با آنها تشخیص داده می شوند.
