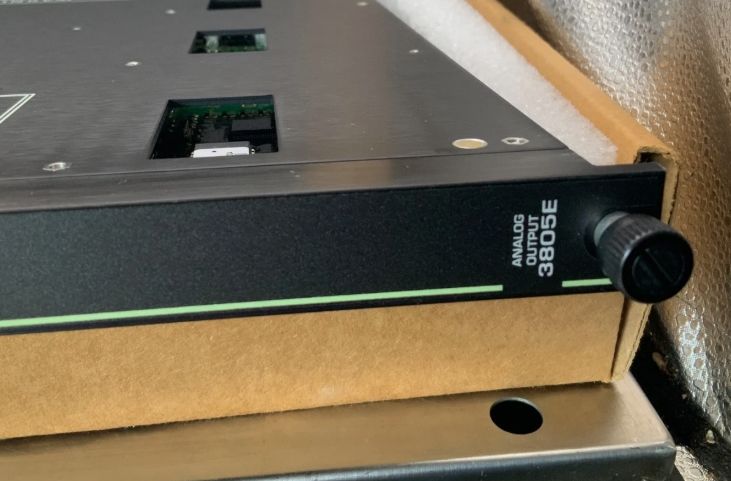

ماژول خروجی آنالوگ Invensys Triconex 3805E

ماژول خروجی آنالوگ Invensys Triconex 3805E

جزئیات محصول:

شرح:

یک ماژول خروجی آنالوگ (AO) سیگنال‌های خروجی را از ماژول پردازنده اصلی در هر یک از سه کانال دریافت می‌کند. سپس به هر مجموعه داده رأی داده می‌شود و یک کانال سالم برای هدایت هشت خروجی انتخاب می‌شود. ماژول خروجی‌های فعلی خود (به عنوان ولتاژ ورودی) را نظارت می‌کند و یک مرجع ولتاژ داخلی را برای ارائه خودکالیبراسیون و اطلاعات سلامت ماژول حفظ می‌کند. هر کانال روی ماژول دارای یک مدار حلقه بازگشتی جریان است که صحت و وجود سیگنال‌های آنالوگ را مستقل از وجود بار یا انتخاب کانال تأیید می‌کند. طراحی ماژول از هدایت سیگنال آنالوگ به فیلد توسط یک کانال غیرانتخابی جلوگیری می‌کند.

علاوه بر این، عیب‌یابی مداوم در هر کانال و مدار ماژول انجام می‌شود. خرابی هر عیب‌یابی، کانال معیوب را غیرفعال می‌کند و نشانگر خطا را فعال می‌کند که به نوبه خود آلارم شاسی را فعال می‌کند. نشانگر خطای ماژول صرفاً یک خطای کانال را نشان می‌دهد، نه یک خرابی ماژول. ماژول با وجود خرابی حداکثر دو کانال به درستی به کار خود ادامه می‌دهد. تشخیص حلقه باز توسط یک نشانگر LOAD ارائه می‌شود که در صورت عدم توانایی ماژول در هدایت جریان به یک یا چند خروجی فعال می‌شود.

ماژول منابع تغذیه حلقه افزونه را با نشانگرهای قدرت و فیوز جداگانه به نام PWR1 و PWR2 ارائه می‌دهد. منابع تغذیه حلقه خارجی برای خروجی‌های آنالوگ باید توسط کاربر ارائه شود. هر ماژول خروجی آنالوگ به حداکثر 1 آمپر @ 24-42.5 ولت نیاز دارد. اگر یک حلقه باز در یک یا چند نقطه خروجی تشخیص داده شود، یک نشانگر LOAD فعال می‌شود. PWR1 و PWR2 در صورت وجود برق حلقه روشن هستند.
