3664 ماژول خروجی دیجیتال دوگانه اینونسیس تریکونکس

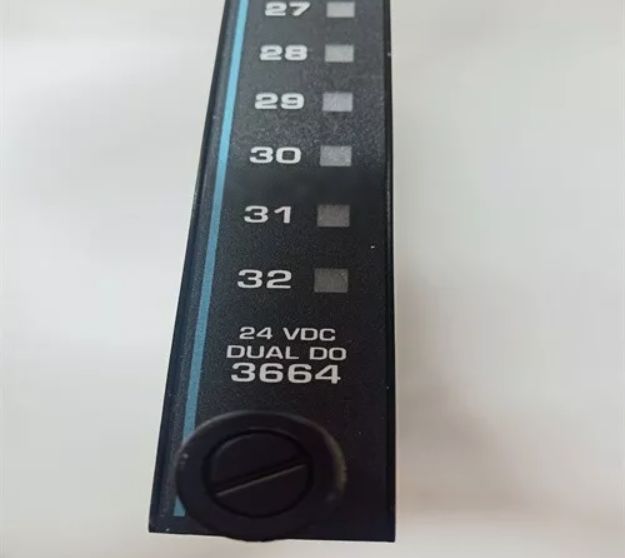

3664 ماژول خروجی دیجیتال دوگانه Invensys Triconex

جزئیات محصول:

توضیحات:

ماژول های خروجی دیجیتال دوگانه (DDO) سیگنال های خروجی را از پردازنده های اصلی در امتداد یک مسیر موازی یا سری واحد دریافت می کنند و یک فرآیند رای گیری 2 از 3 را به طور جداگانه برای هر سوئیچ اعمال می کنند.سوئیچ ها یک سیگنال خروجی تولید می کنند که سپس به پایان زمینه منتقل می شوددر حالی که مدار خروجی چهار برابر شده در ماژول های TMR باعث افزایشی چندگانه برای تمام مسیرهای سیگنال حیاتی می شود، مدار دوگانه صرفاً افزایشی کافی را برای اطمینان از عملکرد ایمن فراهم می کند.

ماژول دوگانه برای آن برنامه های کنترل ایمنی که در آن هزینه کم از حداکثر دسترسی مهم تر است بهینه شده است.ماژول های خروجی دیجیتال دوگانه دارای یک مدار ولتاژ بازپرداخت هستند که عملکرد هر سوئیچ خروجی را مستقل از وجود بار بررسی می کند
و تعیین می کند که آیا نقص های پنهان وجود دارد. شکست ولتاژ میدان شناسایی شده برای مطابقت با حالت دستور داده شده از نقطه خروجی فعال می کند
نشانگر هشدار بار/فيوز

علاوه بر این، تشخیص مداوم در هر کانال و مدار از یک ماژول خروجی دیجیتال دوگانه انجام می شود. هر گونه تشخیص در هر کانال نشانگر خطا را فعال می کند،که به نوبه خود سیگنال هشدار شاسی را فعال می کندیک ماژول دوگانه در حضور اکثر نقص های تک کار می کند و ممکن است با برخی از انواع نقص های چندگانه به درستی کار کند، اما نقص های گیر افتاده غیرفعال استثنا هستند.اگر یکی از سوئیچ های خروجی دارای یک مشکل گیر کرده-OFF، خروجی به حالت OFF می رود و ممکن است در هنگام تغییر به یک ماژول یدکی گرم مشکلی رخ دهد.

ماژول های خروجی دیجیتال دوگانه از قابلیت گرم کردن قطعات جایگزین پشتیبانی می کنند که امکان تعویض آنلاین یک ماژول معیوب را فراهم می کند.
برای جلوگیری از نصب نادرست در یک شاسی پیکربندی شده.

ماژول های خروجی دوگانه دیجیتال نیاز به یک پنل انتهای خارجی جداگانه (ETP) با یک رابط کابل به صفحه پشتی تریکون دارند. خروجی های دیجیتال برای منبع جریان به دستگاه های زمینه طراحی شده اند.,بنابراین قدرت میدان باید به هر نقطه خروجی در انتهای میدان متصل شود.
