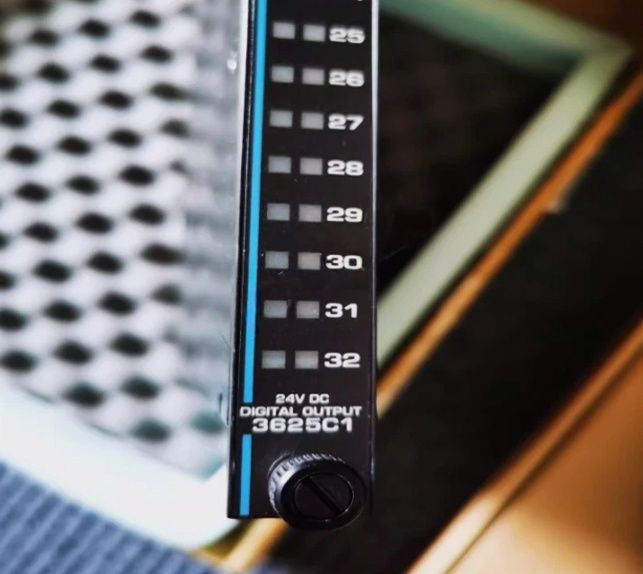

3625C1 ماژول خروجی دیجیتال تحت نظارت Triconex

3625C1 ماژول خروجی دیجیتال نظارت‌شده اینونسیس تریکونکس

جزئیات محصول:

شرح:

ماژول‌های خروجی دیجیتال نظارت‌شده (SDO) که برای حیاتی‌ترین برنامه‌های کنترلی طراحی شده‌اند، نیازهای سیستم‌هایی را برآورده می‌کنند که خروجی‌های آن‌ها برای مدت زمان طولانی (در برخی از کاربردها، برای سال‌ها) در یک حالت باقی می‌مانند. یک ماژول SDO سیگنال‌های خروجی را از پردازنده‌های اصلی در هر یک از سه کانال دریافت می‌کند. سپس هر مجموعه از سه سیگنال توسط یک سوئیچ خروجی چهارگانه کاملاً مقاوم در برابر خطا که عناصر آن ترانزیستورهای قدرت هستند، مورد بررسی قرار می‌گیرد، به طوری که یک سیگنال خروجی رأی‌گیری شده به ترمینال میدانی منتقل می‌شود.
هر ماژول SDO دارای مدارهای حلقه بازگشتی ولتاژ و جریان همراه با تشخیص‌های آنلاین پیشرفته است که عملکرد هر خروجی را تأیید می‌کند

سوئیچ، مدار میدانی و وجود بار. این طراحی پوشش خطای کاملی را بدون نیاز به تأثیرگذاری بر سیگنال خروجی ارائه می‌دهد.
ماژول‌ها «نظارت‌شده» نامیده می‌شوند زیرا پوشش خطا برای شامل مشکلات احتمالی میدانی گسترش یافته است. به عبارت دیگر، مدار میدانی توسط ماژول SDO نظارت می‌شود تا خطاهای میدانی زیر قابل تشخیص باشند:
• از دست رفتن برق یا فیوز سوخته

• بار باز یا گم شده

• اتصال کوتاه میدانی که منجر به فعال شدن بار به اشتباه می‌شود

• بار اتصال کوتاه در حالت غیرفعال

عدم تشخیص ولتاژ میدانی در هر نقطه خروجی، نشانگر هشدار قدرت را فعال می‌کند. عدم تشخیص وجود بار، نشانگر هشدار بار را فعال می‌کند. همه ماژول‌های SDO از ماژول‌های یدکی داغ پشتیبانی می‌کنند و به یک پنل ترمینال خارجی (ETP) جداگانه با رابط کابل به صفحه پشتی Tricon نیاز دارند
