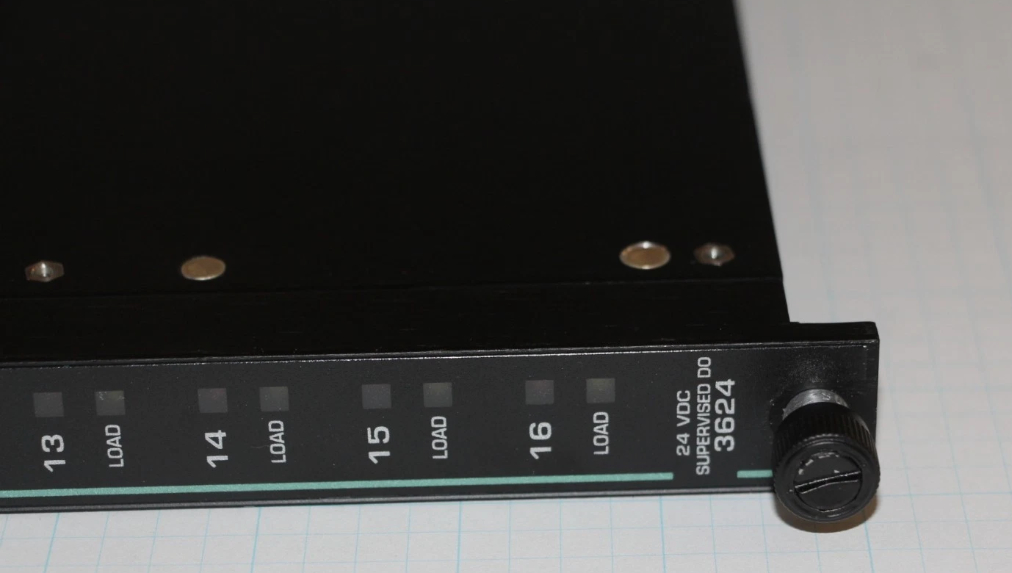

ماژول خروجی دیجیتال تحت نظارت Invensys Triconex 3624

3624 ماژول خروجی دیجیتال تحت نظارت Invensys Triconex

جزئیات محصول:

توضیحات:

ماژول های خروجی دیجیتال تحت نظارت (SDO) که برای برنامه های کنترل بسیار حیاتی طراحی شده اند، نیازهای سیستم هایی را که خروجی های آنها در یک حالت کنترل باقی می ماند، برآورده می کنند.
حالت تک برای مدت زمان طولانی (در برخی از برنامه ها، برای سال ها). یک SDO ماژول دریافت سیگنال های خروجی از پردازنده های اصلی در هر یک از سه کانال.هر مجموعه ای از سه سیگنال سپس توسط یک سوئیچ خروجی چهار برابر کاملاً تحمل خطا که عناصر آن ترانزیستورهای قدرت هستند رای داده می شود، به طوری که یک سیگنال خروجی رای داده شده به نقطه پایان میدان منتقل می شود.

هر ماژول SDO دارای مدار ولتاژ و جریان لوپ بیک همراه با تشخیص آنلاین پیچیده است که عملکرد هر خروجی را تأیید می کند
این طراحی پوشش کامل خطا را بدون نیاز به تأثیر بر سیگنال خروجی فراهم می کند.
ماژول ها به عنوان "مراقب" نامیده می شوند زیرا پوشش خطای آنها شامل مشکلات احتمالی در زمینه می شود. به عبارت دیگر،مدار میدان توسط ماژول SDO نظارت می شود تا نقص های میدان زیر قابل تشخیص باشد.:

• از دست دادن قدرت یا انفجار فیوز

• حمل باز یا گمشده

• یک میدان کوتاه که باعث می شود بار به اشتباه انرژی شود

• شارژ کوتاه در حالت خاموش

عدم تشخیص ولتاژ میدان در هر نقطه خروجی نشانگر هشدار قدرت را فعال می کند. عدم تشخیص وجود بار نشانگر هشدار بار را فعال می کند.تمام ماژول های SDO از ماژول های یدکی گرم پشتیبانی می کنند و نیاز به یک پنل انتهای خارجی جداگانه (ETP) با یک رابط کابل به صفحه پشتی Tricon دارند
