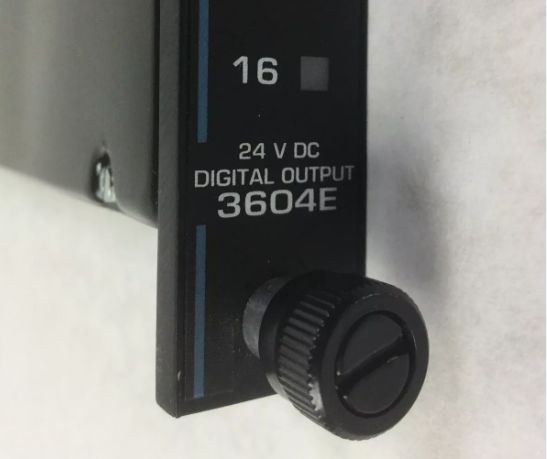

3604E ماژول خروجی دیجیتال Invensys TRICONEX

3604E ماژول خروجی دیجیتال Invensys TRICONEX

جزئیات محصول:

توضیحات:

ماژول 3604E TMR خروجی دیجیتال (DO) سیگنال های خروجی را از پردازنده های اصلی در هر یک از سه کانال دریافت می کند.هر مجموعه ای از سه سیگنال سپس توسط مدار خروجی چهار برابر شده ویژه در ماژول رای داده می شود. مدار تولید یک سیگنال خروجی رای داده شده و آن را به پایان میدان می گذرد. مدار رای دهنده چهار برابر برای تمام مسیرهای سیگنال حیاتی، افزوده چندگانه فراهم می کند،تضمین ایمنی و حداکثر دسترسی.

هر ماژول خروجی دیجیتال TMR دارای یک مدار ولتاژ-loopback است که عملکرد هر سوئیچ خروجی را مستقل از وجود بار بررسی می کند و تعیین می کند که آیا نقص های پنهان وجود دارد یا خیر.اگر ولتاژ میدان تشخیص داده شده با حالت دستور داده شده نقطه خروجی مطابقت نداشته باشد، نشانگر هشدار LOAD/FUSE فعال می شود..

علاوه بر این، تشخیص مداوم در هر کانال و مدار از یک ماژول خروجی دیجیتال TMR انجام می شود.
کانال نشانگر خطای را فعال می کند، که به نوبه خود سیگنال هشدار شاسی را فعال می کند.
نقص ماژول: ماژول تضمین شده است که در صورت وجود یک نقص واحد به درستی کار می کند و ممکن است با انواع خاصی از نقص های متعدد به درستی کار کند.
