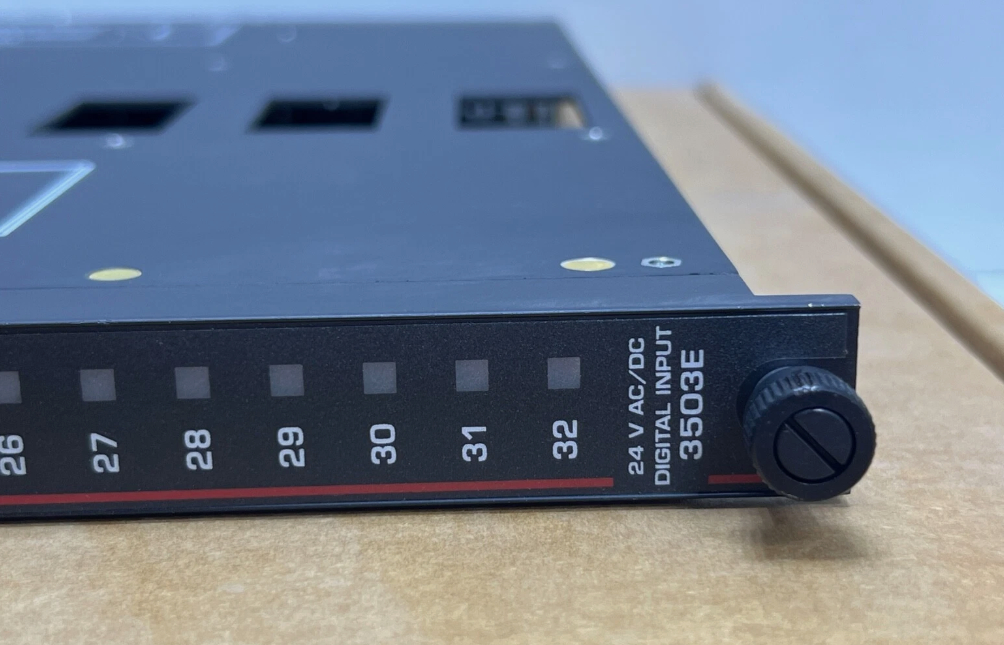

3503E ماژول های ورودی دیجیتال Invensys Triconex

ماژول‌های ورودی دیجیتال Invensys Triconex 3503E

جزئیات محصول:

شرح:

هر ماژول ورودی دیجیتال (DI) TMR دارای سه کانال ورودی ایزوله است که به طور مستقل تمام داده‌های ورودی به ماژول را پردازش می‌کند. یک ریزپردازنده در هر کانال، هر نقطه ورودی را اسکن می‌کند، داده‌ها را جمع‌آوری می‌کند و در صورت تقاضا به پردازنده‌های اصلی منتقل می‌کند. سپس داده‌های ورودی در پردازنده‌های اصلی درست قبل از پردازش رأی‌گیری می‌شوند تا از بالاترین یکپارچگی اطمینان حاصل شود. تمام مسیرهای سیگنال بحرانی 100 درصد سه‌گانه هستند تا ایمنی تضمین شده و حداکثر در دسترس بودن را تضمین کنند.

هر کانال سیگنال‌ها را به طور مستقل شرطی می‌کند و جداسازی نوری بین میدان و Tricon را فراهم می‌کند.

تمام ماژول‌های ورودی دیجیتال TMR، تشخیص‌های کامل و مداوم را برای هر کانال حفظ می‌کنند. خرابی هر تشخیص در هر کانال، نشانگر Fault ماژول را فعال می‌کند که به نوبه خود سیگنال هشدار شاسی را فعال می‌کند. نشانگر Fault ماژول به یک خطای کانال اشاره دارد، نه یک خرابی ماژول.

تضمین شده است که ماژول در حضور یک خطای واحد به درستی کار می‌کند و ممکن است با انواع خاصی از خطاهای متعدد به درستی به کار خود ادامه دهد. مدل‌های 3505E می‌توانند خودآزمایی کنند تا شرایط stuck-ON را تشخیص دهند، جایی که مدار نمی‌تواند تشخیص دهد که آیا یک نقطه به حالت OFF رفته است. از آنجایی که
بیشتر سیستم‌های ایمنی با قابلیت de-energize-to-trip تنظیم شده‌اند، توانایی تشخیص نقاط OFF یک ویژگی مهم است. برای آزمایش ورودی‌های stuck-ON، یک سوئیچ در داخل مدار ورودی بسته می‌شود تا به یک ورودی صفر (OFF) اجازه داده شود توسط مدار جداسازی نوری خوانده شود. آخرین خواندن داده در پردازنده ارتباطی I/O در حالی که آزمایش در حال اجرا است، منجمد می‌شود.
تمام ماژول‌های ورودی دیجیتال TMR از قابلیت hot-spare پشتیبانی می‌کنند و به یک پنل ترمینال خارجی (ETP) جداگانه با یک رابط کابل به صفحه پشتی Tricon نیاز دارند. هر ماژول به صورت مکانیکی کلید خورده است تا از نصب نادرست در یک شاسی پیکربندی شده جلوگیری شود.
