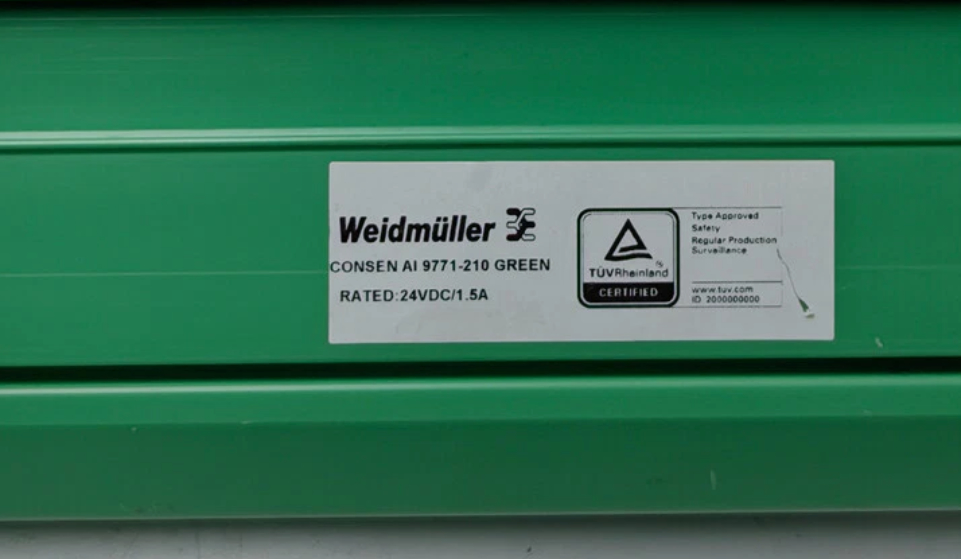

Invensys TRICONEX 9771-210 تابلوی پایانی برای ماژول های ورودی آنالوگ

9771-210 7760059032 Invensys ترمینال هیئت مدیره TRICONEX

جزئیات محصول:

توضیحات:

پانل پایانی 9771 ′′210 با 0 تا 5 VDC، 0 تا 10 VDC و -5 تا +5 VDC سازگار است.

ماژول های ورودی آنالوگ. دارای 16 پایانه خروجی قدرت (+) و 16 پایانه ورودی جریان () است.

هر ترمینال مثبت با یک مقاومت سری 180 اوم محدود به جریان است. هر ورودی دارای یک

مقاومت دقیق 250 اوم برای تبدیل جریان به ولتاژ 0 ′5 VDC.

پانل از منابع برق 24VDC اضافی با دیود ORing پشتیبانی می کند.

در صورت استفاده از ماژول های 32 نقطه ای، باید برای هر ماژول ورودی آنالوگ از دو پانل اصطلاح استفاده کنید.

هر پانل اصطلاح با دو مجموعه برچسب همراه است: 1-16 و 17-32.

برچسب ها، ملاحظه کنید به ضمیمه F، برچسب های صفحه.

مشخصات

این جدول مشخصات 9771 ∼ 210 را توصیف می کند.

ماژول های سازگار

این جدول ماژول های ورودی آنالوگ را که با 9771 ̇ 210 سازگار هستند توصیف می کند.

جدول ۱۱۳ مشخصات پانل اصطلاحی ۹۷۷۱-۲۱۰

شرح ویژگی

نوع پانل ورودی فعلی، قابل تنظیم توسط کاربر

نکته 16

جدول 114 ماژول های سازگار با 9771 ◄ 210

بخش ماژول

شماره

امتیاز برای هر

ماژول توضیحات ماژول

۳۷۰۰ ۳۲ ۰ ۰۵ VDC، غیر مشترک، فرقی، DC-coupled، TMR

۳۷۰۰A ۳۲ ۰ ۰۵ VDC، غیر مشترک، دیفرانسیل، DC-coupled، TMR، +۶٪ ورودی

اندازه گیری بیش از محدوده

3703E 16 0?? 5 VDC یا 0?? 10 VDC (از TriStation برای پیکربندی برای 0?? 5 VDC استفاده کنید) ، غیر معمول، فرقی، جدا شده، TMR

3721 32 0 تا 5 VDC یا 5 تا +5 VDC (برای تنظیم محدوده ورودی از TriStation استفاده کنید)

دیفرانسیل، DC-coupled، TMR
