Invensys TRICONEX 9662-610 صفحه ی پایانی 24VDC

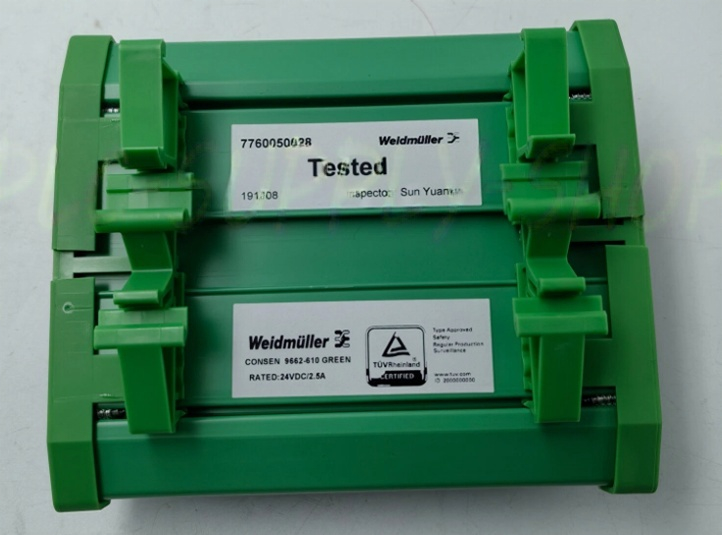

9662-610 7760050028 Invensys TRICONEX Terminal Board

جزئیات محصول:

شرح:

صفحه ترمینال 9662–610 با ماژول های خروجی دیجیتال 24 ولت DC سازگار است و دارای 16 بار است.

ترمینال و ترمینال های برق مشترک (PWR+ و PWR–).

هنگام استفاده از ماژول های 32 نقطه ای، باید از دو صفحه ترم برای هر ماژول خروجی دیجیتال استفاده کنید.

هر صفحه ترم با دو مجموعه برچسب ارائه می شود: 1-16 و 17-32. برای اطلاعات در مورد نحوه اعمال

برچسب ها، به پیوست F، برچسب های پانل مراجعه کنید.

مشخصات فنی

این جدول مشخصات 9662–610 را شرح می دهد.

ماژول های سازگار

این جدول ماژول های خروجی دیجیتال سازگار با 9662–610 را شرح می دهد.

احتیاط: فقط از صفحه ترمینال 9662-610 با ماژول های محافظت شده استفاده کنید.

جدول 67 مشخصات صفحه ترم 9662–610

ویژگی شرح

نوع پنل مشترک

نقاط 16

حداکثر جریان کل1

1. هنگامی که صفحه 9662-610 با ماژول 3625 DO استفاده می شود، حداکثر جریان کل 10 است.

آمپر در هر صفحه ترمینال برای محدود کردن اتلاف توان ماژول.

16 آمپر

جدول 68 ماژول های سازگار با 9662–610

شماره قطعه ماژول

نقاط در هر

شرح ماژول ماژول

3624 16 24 ولت DC، مشترک، نظارت شده، ایزوله نوری، محافظت شده، TMR

3625 32 24 ولت DC، مشترک، نظارت شده/غیر نظارت شده، ایزوله نوری،

محافظت شده، TMR

3664 32 24 ولت DC، مشترک، ایزوله نوری، محافظت شده، دوگانه

3674 32 24 ولت DC، مشترک، ایزوله نوری، محافظت شده، دوگانه
