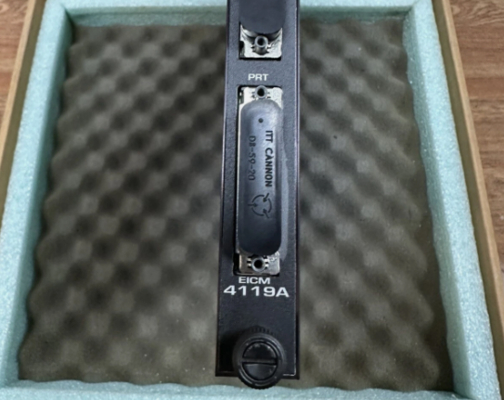

4119A ماژول ارتباطات هوشمند پیشرفته تریکونکس

4119A ماژول ارتباطات هوشمند پیشرفته Invensys Triconex

جزئیات محصول:

توضیحات:

ماژول ارتباطات هوشمند پیشرفته مدل 4119A (EICM) اجازه می دهد تا تریکون با مستران و برده های Modbus، TriStation و چاپگرها ارتباط برقرار کند. برای اتصالات Modbus،کاربر EICM می تواند رابط RS-232 نقطه به نقطه را برای یک استاد و یک برده انتخاب کند.، یا رابط RS-485 برای یک استاد و تا 32 برده. ریخته شبکه RS-485 می تواند یک یا دو سیم جفت پیچ شده تا حداکثر 4000 فوت (1200 متر) باشد.

هر EICM شامل چهار پورت سریالی و یک پورت موازی است که می تواند همزمان کار کند. هر پورت سریالی می تواند به عنوان یک استاد Modbus با حداکثر هفت استاد Modbus در هر شاسی Tricon پیکربندی شود.یک سیستم Tricon تنها از حداکثر دو EICM پشتیبانی می کند، که باید در یک اسلات منطقی قرار گیرد. (مخصوصیت گرم-پایربخشی برای EICM در دسترس نیست، اگرچه شما می توانید یک EICM معیوب را در حالی که کنترل کننده آنلاین است جایگزین کنید.) هر پورت سریال یک آدرس منحصر به فرد دارد و از رابط Modbus یا TriStation پشتیبانی می کند.

ارتباطات Modbus می تواند در حالت RTU یا ASCII انجام شود. پورت موازی یک رابط Centronics را به چاپگر ارائه می دهد.
