ماژول ترموکوپل ایزوله اینونسیس تریکونکس 3708E

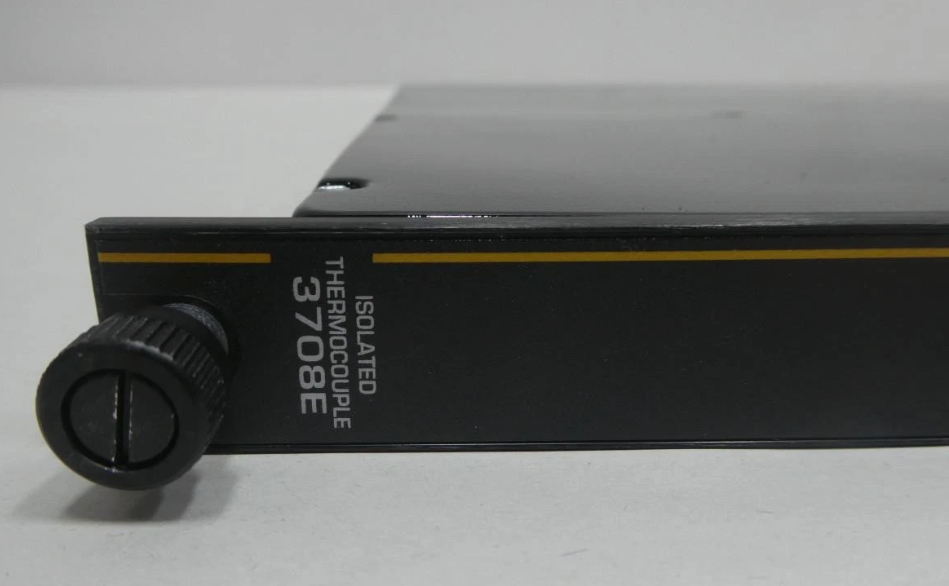

ماژول ترموکوپل ایزوله Invensys Triconex 3708E

جزئیات محصول:

توضیحات:

یک ماژول ورودی ترموکوپل (TC) شامل سه کانال ورودی مستقل است. هر کانال ورودی سیگنال‌های ولتاژ متغیر را از هر نقطه دریافت می‌کند، خطی‌سازی ترموکوپل و جبران اتصال سرد را انجام می‌دهد و نتیجه را به درجه سانتی‌گراد یا فارنهایت تبدیل می‌کند. سپس هر کانال اعداد صحیح علامت‌دار 16 بیتی را که نشان‌دهنده 0.125 درجه در هر شمارش است، بنا به درخواست به سه پردازنده اصلی منتقل می‌کند. در حالت TMR، یک مقدار سپس با استفاده از یک الگوریتم انتخاب مقدار میانی انتخاب می‌شود تا از داده‌های صحیح برای هر اسکن اطمینان حاصل شود.

هر ماژول ورودی ترموکوپل قابل برنامه‌ریزی است تا از یک نوع ترموکوپل پشتیبانی کند، که از بین J، K و T برای ورودی ترموکوپل استاندارد انتخاب می‌شود
ماژول‌ها و از بین J، K، T و E برای ماژول‌های ورودی ترموکوپل ایزوله.

ماژول ایزوله به کاربران اجازه می‌دهد تا تشخیص سوختگی بالا یا پایین را با نرم‌افزار TriStation انتخاب کنند.

برای ماژول‌های غیر ایزوله، تشخیص سوختگی بالا یا پایین به پایانه‌های میدانی انتخاب شده بستگی دارد. مبدل‌های دمای سه‌گانه
موجود در پنل ترمینال میدانی از جبران اتصال سرد پشتیبانی می‌کنند.

هر کانال یک ماژول ورودی ترموکوپل با استفاده از مراجع ولتاژ دقیق داخلی، کالیبراسیون خودکار را انجام می‌دهد. در ماژول ایزوله، یک مبدل اتصال سرد معیوب توسط یک نشانگر اتصال سرد در پنل جلویی اعلام می‌شود.
