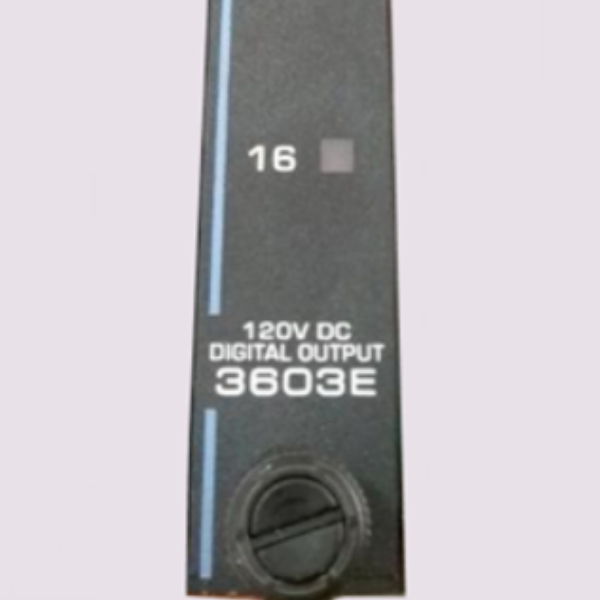

3603E Triconex Digital Output Module TMR معماری

3603E ماژول های خروجی دیجیتال Invensys Triconex

جزئیات محصول:

توضیحات:

یک ماژول خروجی دیجیتال TMR (DO) سیگنال های خروجی را از پردازنده های اصلی در هر یک از سه کانال دریافت می کند.

هر مجموعه از سه سیگنال سپس توسط مدار خروجی چهار برابر شده ویژه در ماژول رای داده می شود. مدار یک سیگنال خروجی رای داده شده را تولید می کند و آن را به پایان بخش میدان منتقل می کند.مدارهای چهارگانه رای دهندگان، افزونه های چندگانه ای را برای تمام مسیرهای سیگنال حیاتی فراهم می کند.، تضمین امنیت و حداکثر دسترسی.

هر ماژول خروجی دیجیتال TMR دارای یک مدار ولتاژ-loopback است که عملکرد هر سوئیچ خروجی را مستقل از وجود بار بررسی می کند و تعیین می کند که آیا نقص های پنهان وجود دارد یا خیر.اگر ولتاژ میدان تشخیص داده شده با حالت دستور داده شده نقطه خروجی مطابقت نداشته باشد، نشانگر هشدار LOAD/FUSE فعال می شود..

علاوه بر این، تشخیص مداوم در هر کانال و مدار یک ماژول خروجی دیجیتال TMR انجام می شود.

در صورت شکست هر تشخیصی در هر کانال، شاخص خطا فعال می شود، که به نوبه خود سیگنال هشدار شاسی را فعال می کند. شاخص خطا فقط یک خطای کانال را نشان می دهد، نه خرابی ماژول.ماژول تضمین می شود که در صورت وجود یک مشکل واحد به درستی کار کند و می تواند به کار خود ادامه دهد
که به درستی کار می کنند با انواع خاصی از نقص های چندگانه.
