رک پاور ساپلای اینونسیس تریکونکس 8110

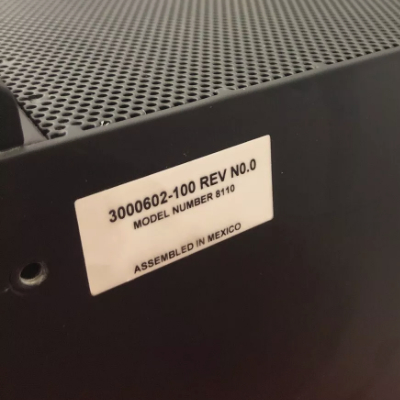

8110 3000602-100 Invensys Triconex Power Supply Card Rack

جزئیات محصول:

توضیحات:

یک سیستم Tricon از یک یا چند مجموعه شاسی تشکیل شده است که شامل ماژول های ورودی/خروجی و ارتباطی می شود. اولین شاسی یک سیستم، شاسی اصلی (مدل 8110) نامیده می شود. برای بزرگتر کردن یک سیستم، می توان شاسی های توسعه (مدل 8111) و/یا شاسی RXM (مدل 8112) را اضافه کرد. (برای جزئیات به “SystemConfiguration” در صفحه 1 مراجعه کنید.)

باس توسعه ورودی/خروجی

هر شاسی دارای شش پورت باس توسعه ورودی/خروجی RS.485 در گوشه سمت چپ بالای صفحه پشتی است. دو مجموعه پورت برای کانال های A، B و C وجود دارد که دو مسیر ارتباط سریال سه گانه بین شاسی ها را فراهم می کند. یک مجموعه کابل برای هر شاسی توسعه و برای شاسی RXM که مجموعه ماژول RXM اصلی را در خود جای داده است، مورد نیاز است. طول استاندارد یک مجموعه کابل (مدل 9000) 6 فوت است. در صورت نیاز، کابل های بلندتر در دسترس هستند. باس ورودی/خروجی سه گانه داده ها را بین ماژول های ورودی/خروجی و پردازنده های اصلی با سرعت 375 کیلوبیت در ثانیه منتقل می کند. باس ارتباطی بین پردازنده های اصلی و ماژول های ارتباطی با سرعت 2 مگابیت در ثانیه کار می کند.
