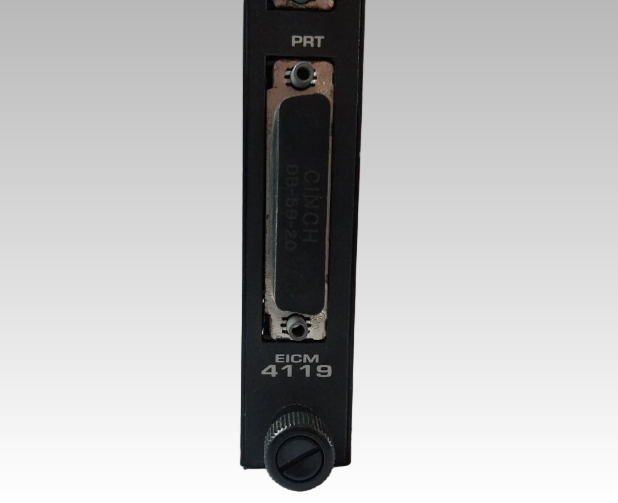

4119 ماژول ارتباطی هوشمند پیشرفته اینونسیس ترایکنکس

4119 ماژول ارتباطی هوشمند پیشرفته اینونسیس تریکونکس

جزئیات محصول:

شرح:

ماژول ارتباطی هوشمند پیشرفته مدل 4119A (EICM) به Tricon اجازه می دهد تا با مسترهای و برده‌های Modbus، TriStation 1131 و چاپگرها ارتباط برقرار کند.

برای اتصالات Modbus، کاربر EICM می تواند رابط نقطه به نقطه RS-232 را برای یک مستر و یک برده، یا رابط RS-485 را برای یک مستر و حداکثر 32 برده انتخاب کند. خط اصلی شبکه RS-485 می تواند یک یا دو سیم جفت تابیده تا حداکثر 4000 فوت (1200 متر) باشد.

هر EICM شامل چهار پورت سریال و یک پورت موازی است که می تواند همزمان کار کند. هر پورت سریال می تواند به عنوان یک مستر Modbus با حداکثر هفت مستر Modbus در هر شاسی Tricon پیکربندی شود. یک سیستم Tricon واحد از حداکثر دو EICM پشتیبانی می کند که باید در یک اسلات منطقی قرار داشته باشند.

(ویژگی hot-spare برای EICM در دسترس نیست، اگرچه می توانید یک EICM معیوب را در حالی که کنترلر آنلاین است جایگزین کنید.) هر پورت سریال به طور منحصر به فرد آدرس دهی می شود و از رابط Modbus یا TriStation پشتیبانی می کند. ارتباط Modbus را می توان در حالت RTU یا ASCII انجام داد.
حالت. پورت موازی یک رابط Centronics را به یک چاپگر ارائه می دهد.

هر EICM از یک نرخ داده تجمعی 57.6 کیلوبیت در ثانیه (برای هر چهار پورت سریال) پشتیبانی می کند.

برنامه های Tricon از نام متغیرها به عنوان شناسه استفاده می کنند، اما دستگاه های Modbus از آدرس های عددی به نام مستعار استفاده می کنند. بنابراین باید یک مستعار به هر نام متغیر Tricon که توسط یک دستگاه Modbus خوانده یا نوشته می شود، اختصاص داده شود. مستعار یک عدد پنج رقمی است که نوع پیام Modbus و آدرس متغیر در Tricon را نشان می دهد. یک شماره مستعار در TriStation 1131 اختصاص داده می شود.
هر دستگاه Modbus استاندارد می تواند از طریق EICM با Tricon ارتباط برقرار کند، به شرطی که مستعارها به متغیرهای Tricon اختصاص داده شوند. شماره های مستعار نیز باید زمانی استفاده شوند که رایانه های میزبان از طریق ماژول های ارتباطی دیگر مانند NCM به Tricon دسترسی پیدا می کنند.
