23NG23 1K61005400R5001 ماژول تغذیه ABB

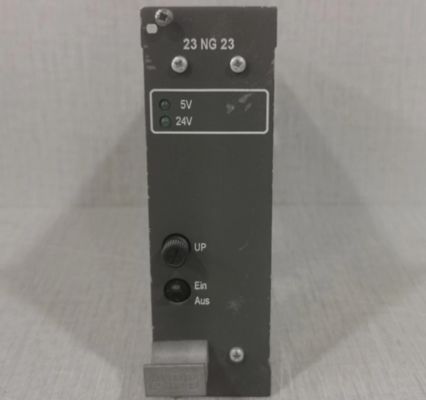

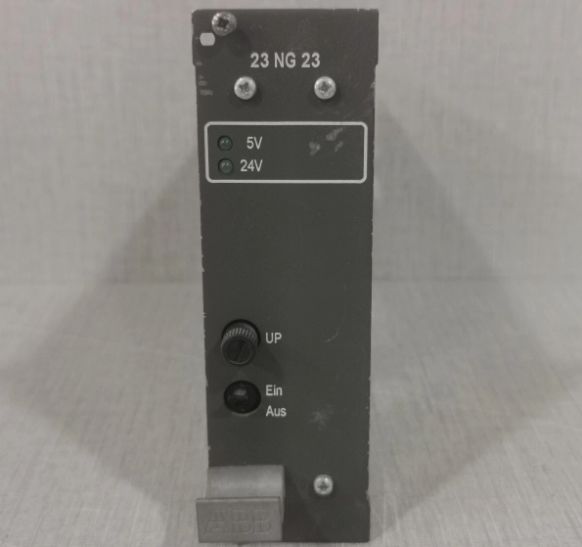

ماژول منبع تغذیه ABB 23NG23 1K61005400R5001

جزئیات محصول:

توضیحات:

منبع تغذیه 23NG23، +5 ولت DC (U1) و +24 ولت DC (U2) را به زیرقفسه RTU232 ارائه می دهد. فقط یک نسخه (عنوان) مورد نیاز است.

عملکرد پردازش:

برد 23NG23 یک موقعیت ثابت در هر زیرقفسه RTU232، به طور خاص اسلات 1 و اسلات 5 را اشغال می کند.

خروجی ولتاژ کمکی UP(F2) در سیستم RTU232 استفاده نمی شود و در زیرقفسه سیم کشی نشده است.

نکات عملیاتی کلیدی:

فیوز اصلی در سمت راست منبع تغذیه قرار دارد.

LED سبز در صورت خرابی ولتاژ خروجی خاموش می شود.

فقط واحدهای منبع تغذیه یکسان را می توان برای جلوگیری از قطع برق جایگزین کرد.

برق از طریق کلید روشن/خاموش (S1) روی پنل جلویی روشن و خاموش می شود.

مشخصات خروجی برق:

توان خروجی کل: ≈41.8 وات، توزیع شده به صورت:

+5 ولت در 5000 میلی آمپر = 25 وات

+24 ولت در 700 میلی آمپر = 16.8 وات

► از جدول 1 برای محاسبه کل بار برای پیکربندی زیرقفسه استفاده کنید.

الزامات بار بحرانی:

حداقل بار پایه 232 میلی آمپر در +5 ولت DC برای تنظیم 24 ولت DC در محدوده داده های فنی مشخص شده ضروری است.

هنگامی که هیچ باری یا بار ناکافی از مدار +5 ولت DC کشیده نشود، 24 ولت DC بدون هشدار زیر محدوده تحمل تعریف شده کاهش می یابد.
