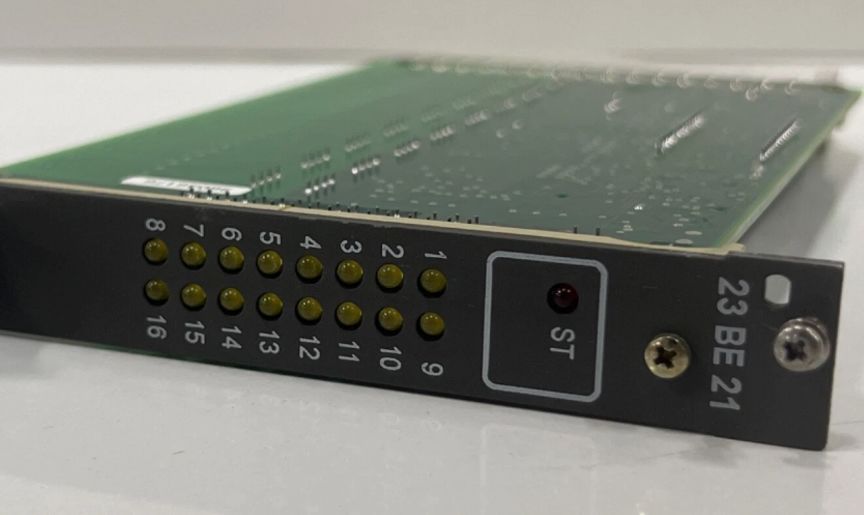

23BE21 1KGT004900R5012 برد ورودی باینری ABB

23BE21 1KGT004900R5012 تخته ورودی دوگانه ABB

جزئیات محصول:

توضیحات:

ماژول ورودی باینری 23BE21 16 ورودی از نظر الکتریکی جدا شده را فراهم می کند که حداکثر 16 سیگنال فرآیند باینری را در بر می گیرد. اسکن و پردازش ورودی دارای رزولوشن زمان بالا 1 میلی ثانیه است.

سیگنال های ورودی را می توان بر اساس قوانین پیکربندی به توابع پردازش اختصاص داد.

این ماژول ولتاژ پردازش 24 تا 60 ولت DC را امکان پذیر می کند. تمام ورودی ها دارای نشانه های سیگنال LED هستند. ماژول یک مدار بازگشت مشترک برای هر 8 ورودی دارد.

ماژول 23BE23 می تواند انواع سیگنال های زیر یا ترکیبی از آنها را پردازش کند:

16 سیگنال اطلاعات تک نقطه ای (SPI)

8 سیگنال اطلاعات دو نقطه ای (DPI)

ارزش اندازه گیری دیجیتالی 16 بیتی (DMI16)

16 کل یکپارچه (حداکثر 120 هرتز) (ITI)

ورودی های رشته 2 8-بیتی (BSI8)

ورودی رشته 16 بیتی (BSI16)

یا ترکیبی از این انواع سیگنال

میکروکنترلر در ماژول تمام وظایف حیاتی زمان را برای توابع پردازش پارامتر شده انجام می دهد. علاوه بر این، به صورت تعاملی با اتوبوس I / O RTU ارتباط برقرار می کند.

تمام داده های پیکربندی و پارامترهای پردازش توسط واحد ارتباطی از طریق اتوبوس I/O RTU بارگذاری می شوند.
