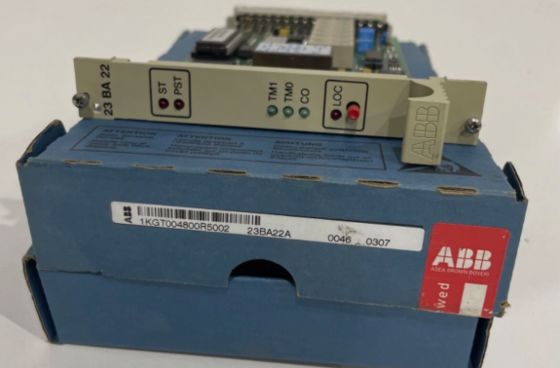

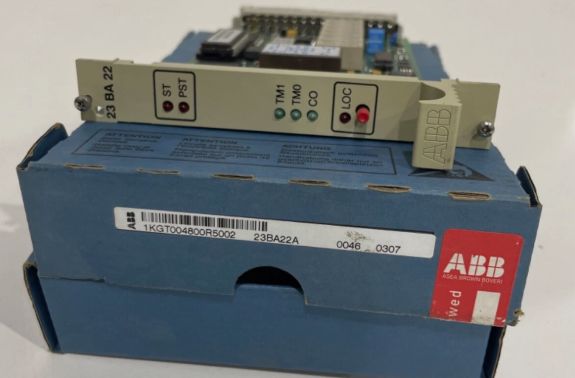

23BA22 1KGT004800R5002 برد مانیتورینگ خروجی فرمان ABB

23BA22 1KGT004800R5002 برد مانیتورینگ خروجی فرمان ABB

جزئیات محصول:

توضیحات:

پس از اینکه واحد ارتباطی و ماژول برد خروجی، یک فرمان شی را دریافت و با موفقیت تأیید کردند، مراحل زیر قبل از صدور فرمان نهایی اجرا می شوند:

• بررسی (1 از n) روی برد مانیتورینگ خروجی فرمان 23BA22 فعال می شود.

• مقاومت رله های پلاگین که در مدار خروجی سوئیچینگ قرار داده شده اند اندازه گیری شده و با آستانه های بالایی و پایینی پارامتری مقایسه می شود.

اگر مقاومت در محدوده مجاز قرار گیرد، خروجی فرمان شی به دستگاه انتخاب شده از طریق برد خروجی باینری 23BA20 فعال می شود.

• تایمر پالس خروجی فرمان برای نظارت بر مدت زمان پالس آغاز می شود و خروجی فرمان را بر اساس نشانگر پاسخ یا زمانی که زمان پالس در برد 23BA22 منقضی می شود، غیرفعال می کند.

• اگر شرایط تست در طول تأیید برآورده نشود، فرمان لغو می شود.

در کاربردهای استاندارد، یک برد مانیتورینگ خروجی فرمان 23BA22 در هر ایستگاه RTU برای تأیید (1 از n) کافی است.

هنگام قرار دادن رله های پلاگین با مقادیر مقاومت متفاوت، دو مدار بررسی مستقل می توانند توسط برد 23BA22 هدایت شوند، اگر ولتاژ تست کمکی توسط منابع ولتاژ ایزوله جداگانه تأمین شود.
