صفحه خروجی دیجیتال ABB DSDO 115 57160001-NF

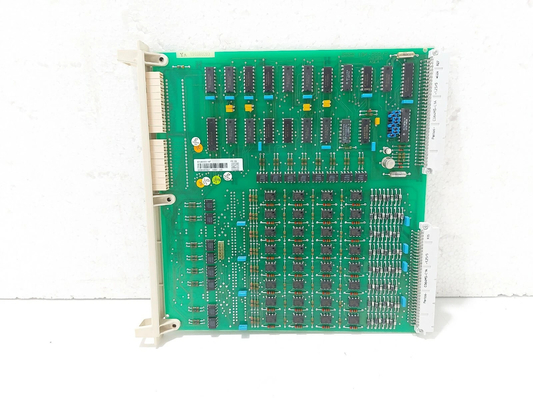

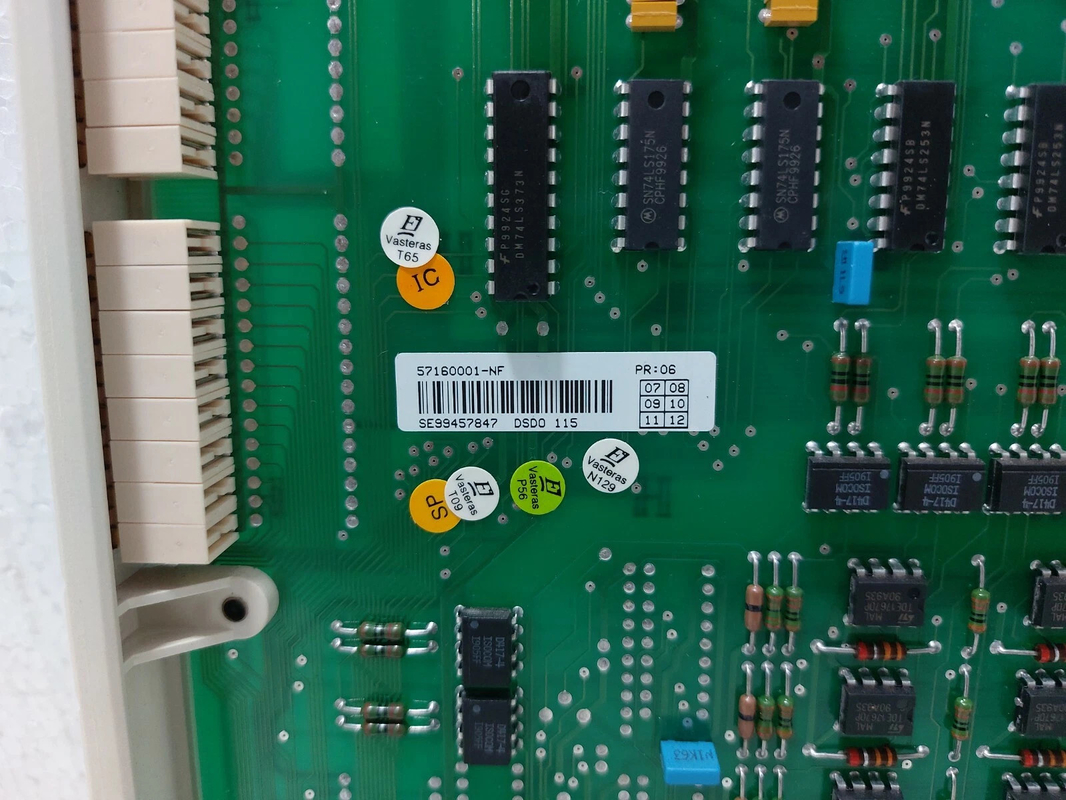

برد خروجی دیجیتال ABB DSDO 115 57160001-NF

جزئیات محصول:

اطلاعات اضافی:

شرح:

S100 I/O گروهی از بردهای ورودی و خروجی است که در زیررک I/O قرار دارند. زیررک I/O با استفاده از Bus Extension به S100 I/O با زیررک کنترلر ارتباط برقرار می کند. Bus Extension تکی و افزونه به S100 I/O در دسترس است. Bus Extension افزونه S100 I/O به ماژول پردازنده افزونه نیاز دارد. توسعه های باس الکتریکی و نوری ارائه شده است. ارائه طرح کلی توسعه باس را در بخش 1.7.7، ارتباطات یا به مستندات جداگانه ذکر شده ببینید.

اطلاعات موجود در این بخش بر اساس دسته بندی های مختلف بردها تقسیم شده و به زیرمجموعه های نقطه اصلی, در دسترس انواع برد و یک سیگنال نمودار بلوکی تقسیم می شود.

در مورد واحدهای اتصال و کابل های داخلی مورد استفاده در برنامه های خطرناک و HART به مستندات جداگانه مراجعه کنید.

ورودی دیجیتال، نکات اصلی

• تمام ورودی های دیجیتال از پتانسیل سیستم ایزوله نوری هستند. گروه بندی کانال ها، با توجه به ایزولاسیون، می تواند وجود داشته باشد. اطلاعات ارائه شده با نوع برد و نوع واحد اتصال واقعی را ببینید.

• می توانید حالت به روز رسانی پایگاه داده را، یا با وقفه ها یا با اسکن، انتخاب کنید. زمان های چرخه اسکن معمولاً از محدوده 10 میلی ثانیه تا 2 ثانیه انتخاب می شوند.

• برخی از بردها، به عنوان مثال برای جلوگیری از اسکن سریع دکمه ها، توسعه پالس را ارائه می دهند.

• سیگنال های ورودی روی برد ورودی فیلتر می شوند تا اثرات تداخل الکتریکی یا جهش تماس ها سرکوب شود. زمان فیلتر به 5 میلی ثانیه ثابت شده است یا بسته به نوع برد انتخاب شده قابل تنظیم است.

• انواع برد ارائه دهنده اسکن کنترل شده با وقفه برای دریافت رویدادهای برچسب زمانی مناسب ترین هستند.

پیوند برگه اطلاعات: REP57160001-NF.pdf
