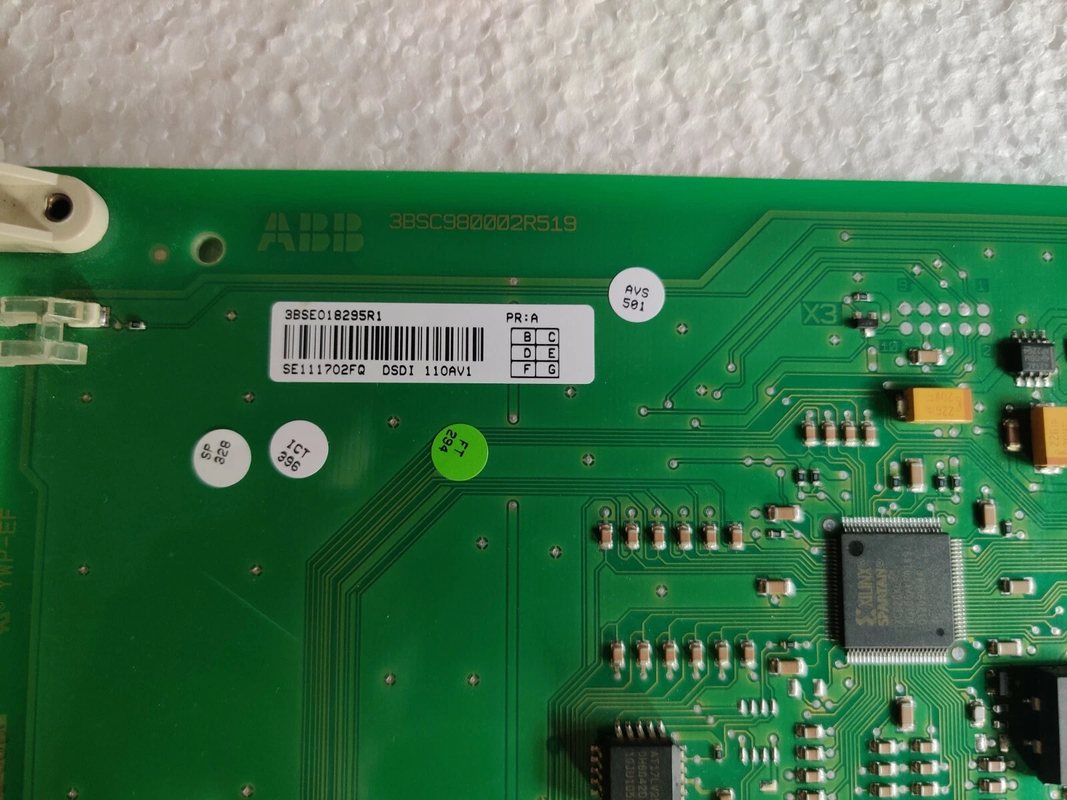

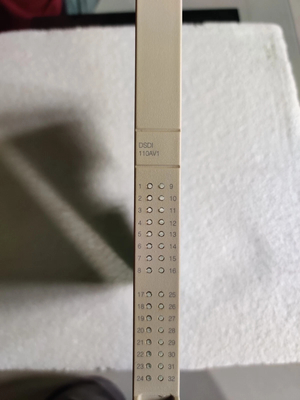

ABB DSDI 110AV1 3BSE018295R1 صفحه ورودی دیجیتال 32

ABB DSDI 110AV1 3BSE018295R1 صفحه ورودی دیجیتال 32

جزئیات محصول:

توضیحات:

S100 I/O گروهی از دیسک های ورودی و خروجی است که در زیربسته I/O قرار دارند. زیربسته I/O با زیربسته کنترل کننده با استفاده از Bus Extension به S100 I/O ارتباط برقرار می کند.گسترش اتوبوس تک و اضافی به S100 I/O در دسترس است. افزونه اتوبوس I / O S100 اضافی نیاز به ماژول پردازنده اضافی دارد. افزونه های اتوبوس الکتریکی و نوری ارائه شده است. در بخش 1 به ارائه طرح گسترده اتوبوس مراجعه کنید.7.7، اعلامیه یا به اسناد جداگانه ذکر شده.

اطلاعات در این بخش بر اساس دسته های مختلف هیئت مدیره تقسیم شده و به زیر تقسیم شده است:نکته اصلی، در دسترسانواع تختهو يه سيگنالنمودار بلوک.

در مورد واحدهای اتصال و کابل های داخلی مورد استفاده در برنامه های خطرناک و HART به اسناد جداگانه مراجعه کنید.

ورودی دیجیتال، نکات اصلی

• تمام ورودی های دیجیتال از پتانسیل سیستم جدا شده اند. گروه بندی کانال ها، با توجه به انزوا، ممکن است وجود داشته باشد..

• شما می توانید حالت به روزرسانی پایگاه داده را با وقفه یا اسکن انتخاب کنید. زمان چرخه اسکن به طور معمول از محدوده 10 ms تا 2 s انتخاب می شود.

• برخی از تخته ها امکان افزایش نبض را دارند، به عنوان مثال برای جلوگیری از اسکن سریع دکمه های فشار.

• سیگنال های ورودی بر روی صفحه ورودی فیلتر می شوند تا اثرات تداخل الکتریکی یا تماس های پرتاب را سرکوب کنند.زمان فیلتر به 5 ms ثابت یا بسته به نوع تخت انتخاب شده پیکربندی می شود.

• انواع تابلوهایی که اسکن با کنترل وقفه را ارائه می دهند برای گرفتن وقایع با برچسب زمان مناسب هستند.

لینک ورق اطلاعات:3BSE018295R1.pdf
