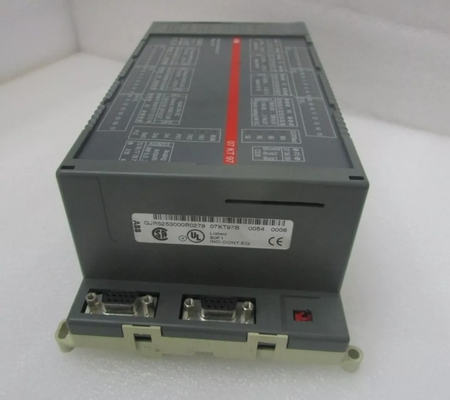

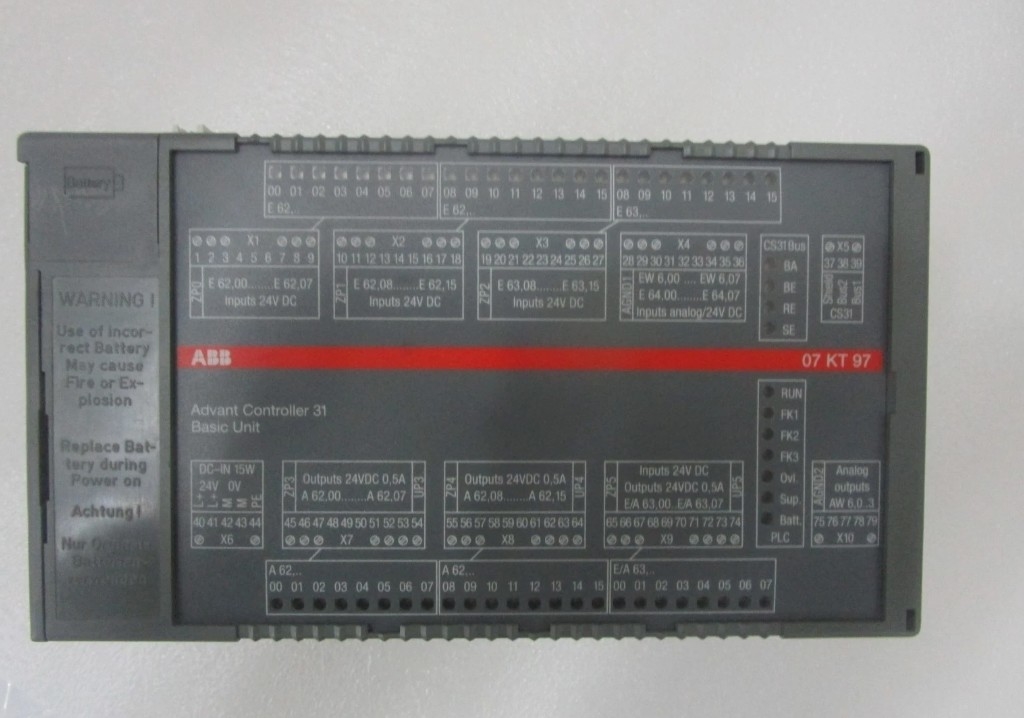

07KT97 GJR5253000R0278 ABB Procontic واحد اساسی اتوماسیون صنعتی

07KT97 GJR5253000R0278 ABB Procontic واحد اساسی اتوماسیون صنعتی

جزئیات محصول:

اطلاعات اضافی:

توضیحات:

مشخصات فنی ورودی ها با ورودی های دیجیتال دیگر یکسان است، اما با استثنای زیر: ناشی از اتصال الکتریکی مستقیم با خروجیواریستور برای از آهنربازی بار های محرک (به شکل بالا مراجعه کنید) نیز در ورودی موثر استبنابراین، تفاوت ولتاژ بین UP5 و سیگنال ورودی نباید بیشتر از ولتاژ مرزی واریستور باشد. ولتاژ مرزی واریستور حدود 36 ولت است.که اگر UP5 = 24 V، ولتاژ سیگنال ورودی باید بین -12 و +30 ولت باشد. اگر UP5 = 30 ولت باشد، ولتاژ ورودی باید بین -6 و +30 ولت باشد.

اگر تمام 8 کانال گروه به عنوان ورودی استفاده شوند و اگر علاوه بر این ترمینال UP5 بدون اتصال باقی بماند، هیچ محدودیتی برای ورودی وجود ندارد.ولتاژ سیگنال ورودی پس از آن ممکن است در محدوده -30 و +30 ولت باشد.هیچ محدودیتی برای گروه ورودی / خروجی در مورد ایمنی آن در برابر قطب معکوس وجود ندارد.

رزولوشن در سیستم PLC: مقادیر اندازه گیری شده با رزولوشن 12 بیت تبدیل می شوند، یعنی 11 بیت به علاوه علامت ولتاژ و 12 بیت بدون علامت برای جریان. محدوده 0...5 V و ±5 V با 10 بیت به علاوه علامت تبدیل می شوند.

ورودی های آنالوگ می توانند به صورت جداگانه در بسیاری از حالت های مختلف کار (حتی به عنوان ورودی های دیجیتال) استفاده شوند. حالت های کار قابل تنظیم هستند.

لینک ورق اطلاعات:

ABB 07KT97 GJR5253000R0278.pdf
