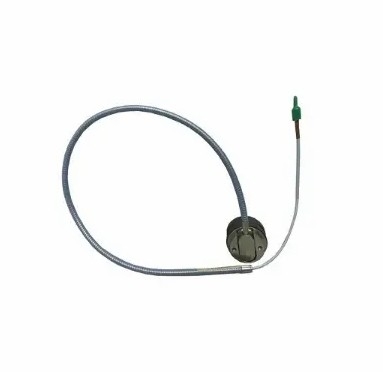

330876-02-10-00-00 Bently نوادا 3300 XL 50 میلی متر سیستم انتقال دهنده نزدیکی

330876-02-10-00-00 Bently نوادا 3300 XL 50 میلی متر سیستم انتقال دهنده نزدیکی

جزئیات محصول:

اطلاعات اضافی:

توضیحات:

سیستم انتقال دهنده 50 میلی متر 3300 XL شامل یک سنجه 50 میلی متر جداگانه، یک کابل تمدید و یک سنسور نزدیک کننده 50 میلی متر 3300 XL است.کویل قطر بزرگ به این سیستم حداکثر محدوده خطی 27 می دهد.9 میلی متر (1100 میلی متر) ، طولانی ترین محدوده خطی از خط محور جریان گرد و غبار ما. This linear range makes the 3300 XL 50mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing).

معیارهای انتخاب روش نصب اندازه هدف موجود، مقدار انتظار شده حرکت محوری روتور و نوع هدف DE موجود در ماشین است.اگر ارتفاع طوق کافی باشد و محدوده اندازه گیری مورد نیاز کمتر از 27 باشد.9 میلی متر (1.1 اینچ) ، پیکربندی ترجیح داده شده برای اندازه گیری های اضافی استفاده از دو گیرنده است که همان طرف گردنبند را مشاهده می کنند.2 اینچ) از محدوده کل مورد نیاز است، انتقال دهنده ها را به صورت مکمل در دو طرف مخالف طوق انبساط دیفرانسیل یا سایر مواد هدف نصب کنید.

3300 XL 50 mm probe در سه حالت و پیکربندی رشته ای برای جایگزینی فیزیکی تمام سیستم های استاندارد 7200 50 mm (از جمله سُند های خروجی جانبی و عقب) ارائه می شود.براکت های نصب استاندارد 7200 هنوز هم به عنوان لوازم جانبی در دسترس هستندعلاوه بر این ، یک براکت جدید برای سازگاری سنجه با 50mm DE Integral transducer sliding mount base نیز در دسترس است.394 V/mm (10 mV/mil) که با سیستم های 7200 و 50 mm DE Integral یکسان است، که به مشتریان اجازه می دهد بدون نیاز به هرگونه تغییر در پیکربندی مانیتور ارتقا دهند. هنگام ارتقاء از سیستم های قبلی، هر جزء سیستم ترانسدوسر (سوند، کابل تمدید،و Sensor Proximitor) باید با اجزای 3300 XL 50 میلی متر جایگزین شوند..

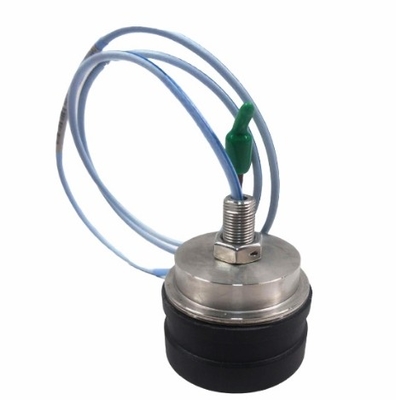

3300 XL 50 میلی متر سنجه در سبک موارد خروج مستقیم با رشته های 1⁄2-20 انگلیسی یا رشته های متریک M14x1.5 ، از جمله یک قفل با سوراخ های سیم ایمنی پیش از سوراخ شده در دسترس است.Sonda خروجی جانبی دو 1⁄4-20 سوراخ نصب در قسمت عقب مورد بررسی. براي هر دو خروجي مستقيم و خروجي جانبي ، قطر کل محفظه 1.99 اينچ است
