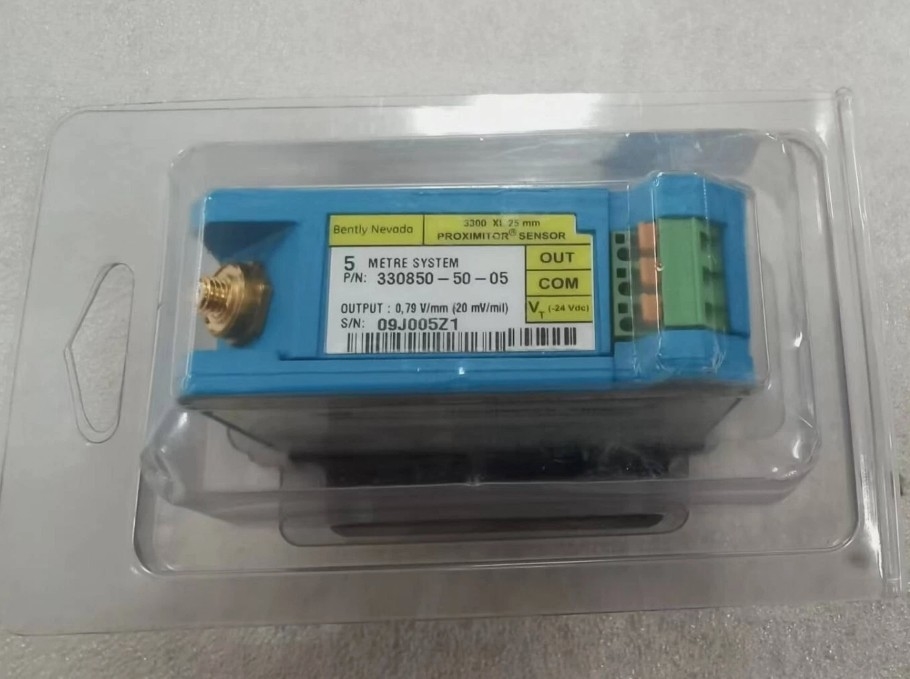

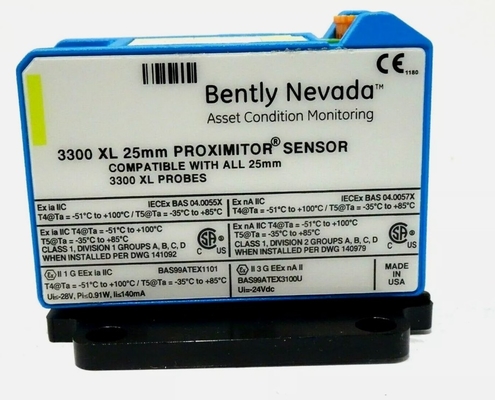

330850-50-05 Bently Nevada 3300 XL 25 MM سنسور ارتعاش نزدیکی

330850-50-05 Bently Nevada 3300 XL 25 MM سنسور ارتعاش نزدیکی

جزئیات محصول:

اطلاعات اضافی:

توضیحات:

مگر اینکه خلاف آن ذکر شده باشد، مشخصات زیر برای یک سنسور نزدیک 3300 XL 25 میلی متری، کابل تمدید و سُند بین 0°C و +45°C (+32°F تا +113°F) در ارتفاع حداکثر 2000 متر است.با یک منبع تغذیه -24 Vdc، یک بار 10 کیلوآمتر، یک هدف فولادی AISI 4140 عرضه شده توسط Bently Nevada که دارای قطر 61 میلی متر (2.4 اینچ) یا بزرگتر است و شکاف سنج 7.0 میلی متر (275 میلی متر) است.مشخصات دقت سیستم و قابلیت تعویض در هنگام استفاده از یک سیستم انتقال دهنده که برای هر هدف غیر از هدف فولادی Bently Nevada AISI 4140 کالیبر شده است، اعمال نمی شود..

یک براکت کششی 3300 XL اختیاری می تواند برای 25 میلی متر Transducer Differential Expansion برای هر دو transducer واحد و برنامه های ورودی مکمل سفارش داده شود.این براکت نصب آن را آسان به طور دقیق سیستم گیرنده و شکاف سنجها با اجازه شما را به لغزاندن سیستم گیرنده در سراسر محدوده خطی خود را تایید می کند. صفحه پایه ی براکت کششی بر روی سطح داخلی کیس توربین در نزدیکی گردن کششی دیفرانسیل نصب می شود.که به واگن کشویی متصل می شود. کالسکه کشویی روی صفحه پایه با بولت ها و سیم ایمنی قرار می گیرد و به آن متصل می شود.جدا کردن بولت های مصون کردن گاراژ کشویی به صفحه پایه و حرکت گاراژ کشویی و تحقیقاتیک لوازم جانبی کیت تایید شاخص دایال با اندازه گیری حرکت واگن کشویی، مرجع را فراهم می کند.3300 XL براکت کشویی کمک می کند تا اطمینان حاصل شود که سیستم گیرنده در راستای و عمودی به روتور باقی می ماند.

سُند 3300 XL 25 میلی متر در انواع مختلفی از پیکربندی های مورد نیاز برای جایگزینی فیزیکی تمام سُند های استاندارد 7200 25 میلی متر،7200 35 mm و 25 mm DE سیستم های تبدیل کننده یکپارچه (از جمله سُند های خروجی جانبی و عقب). سنسور نزدیک نیز دارای خروجی است که یکسان با سیستم های 7200 و 25 میلی متر DE Integral استاجازه دادن به مشتریان برای ارتقا بدون نیاز به هرگونه تغییر در پیکربندی مانیتوردر هنگام ارتقاء از سیستم های قبلی، هر جزء سیستم ترانسدوسر (سوند، کابل تمدید و سنسور نزدیک) باید با اجزای 3300 XL 25 میلی متر جایگزین شود.

عملکرد صحیح سیستم انتقال دهنده باید در طول نصب و به طور دوره ای پس از نصب، با حرکت فیزیکی آن برای شبیه سازی حرکت گردن شیفت، بررسی شود.این نیاز به یک براکت نصب است که اجازه می دهد تا سیستم گیرنده به اسلاید نسبت به چرخ دار و گردن.

لینک ورق اطلاعات:

بنتلی نوادا 330850-50-05.pdf
