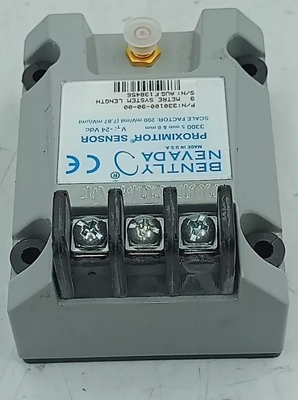

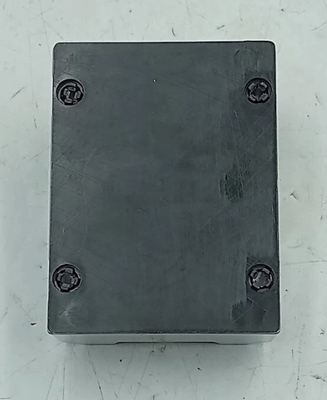

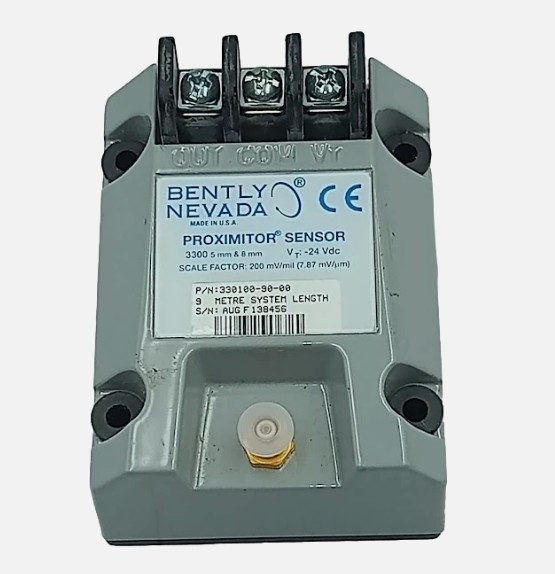

330100-90-00 Bently Nevada 3300 سری سنسور نزدیکی 24VDC 8 MM

330100-90-00بنتلی نواداسنسور نزدیکی سری 3300 24VDC 8 MM

جزئیات محصول:

اطلاعات اضافی:

توضیحات:

سنسور نزدیک 3300 XL NSv دارای ویژگی های مشابهی با سنسور نزدیک 8 میلی متری 3300 XL است.طراحی نازک آن به کاربر اجازه می دهد تا آن را در یک نصب DIN-rail با چگالی بالا یا پیکربندی سنتی تر پانل نصب کندایمنی RFI / EMI بهبود یافته اجازه می دهد تا سنسور 3300 XL NSv Proximitor Sensor بدون هیچ ملاحظات خاص نصب، تأییدیه CE اروپا را به دست آورد.این ایمنی RFI همچنین جلوگیری از سیگنال های رادیویی فرکانس بالا در نزدیکی از تاثیر منفی بر سیستم گیرندهنوارهای پایانی SpringLoc روی سنسور Proximitor نیازی به ابزار نصب خاص ندارند و اتصال های سیم کشی سریعتر و بسیار قوی را تسهیل می کنند.

کاوشگر 3300 NSv در پیکربندی های مختلف کاوشگر وجود دارد، از جمله رشته های کاوشگر زرهی و غیر زرهی 1/4-28، 3⁄8-24، M8X1 و M10X1.سنجه 3300 NSv معکوس به صورت استاندارد با رشته های 3⁄8-24 یا M10X1 عرضه می شودتمام اجزای سیستم ترانسدوسر دارای کانکتورهای ClickLoc مس نقره شده هستند. کانکتورهای ClickLoc در محل خود قفل می شوند و از گشودن اتصال جلوگیری می کنند.روش ثبت اختراع TipLoc قالب بندی فراهم می کند یک پیوند قوی بین نوک کاوش و بدن کاوشطراحی ثبت اختراع شده CableLoc توسط Bently Nevada 220 N (50 پوند) نیروی کشش را فراهم می کند و کابل سنجه را به طور ایمن به نوک سنجه متصل می کند.محافظ های کانکتور برای استفاده در اتصال کابل سنجه به تمدید توصیه می شودمحافظ های کانکتور مانع از ورود بیشتر مایعات به کانکتورهای ClickLoc و تأثیر منفی بر سیگنال الکتریکی می شوند.

طراحی 3300 XL NSv Transducer System اجازه می دهد تا هم سیستم های 3300 RAM Transducer System و هم سیستم های 3000 سری یا 7000 سری 190 Transducer System را جایگزین کند.ارتقا از سیستم RAM 3300 به سیستم 3300 XL NSv ممکن است از Sonda موجود استفاده کند.، کابل تمدید و سیستم نظارت با 3300 XL NSv Proximitor Sensor. ارتقاء از 3000 سری یا 7000 سری سیستم انتقال دهنده باید سُند، کابل تمدید،و سنسور نزدیک کننده با اجزای NSv.

مگر اینکه خلاف آن ذکر شده باشد، مشخصات زیر برای یک سنسور 3300 XL NSv Proximitor Sensor، کابل تمدید و سُند بین 0°C تا +45°C (+32°F تا +113°F) در ارتفاع حداکثر 2000 متر است.با یک منبع تغذیه -24 Vdc، یک بار 10 کیلوآمتر، یک هدف فولادی AISI 4140 با قطر 31 میلی متر (1.2 اینچ) یا بزرگتر و یک شکاف سنج 1.0 میلی متر (40 میلی متر) که توسط Bently Nevada عرضه شده است.مشخصات دقت سیستم و قابلیت تعویض در هنگام استفاده از یک سیستم انتقال دهنده که برای هر هدف غیر از هدف فولادی Bently Nevada AISI 4140 کالیبر شده است، اعمال نمی شود..

لینک ورق اطلاعات:

بنتلی نوادا 330100-90-00.pdf
