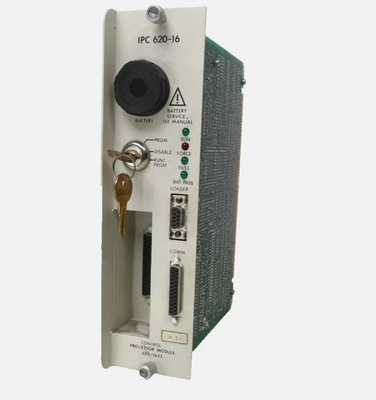

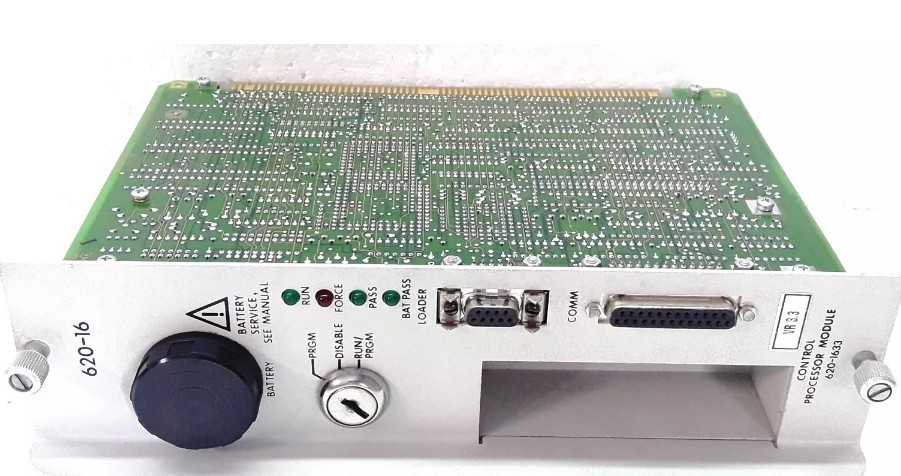

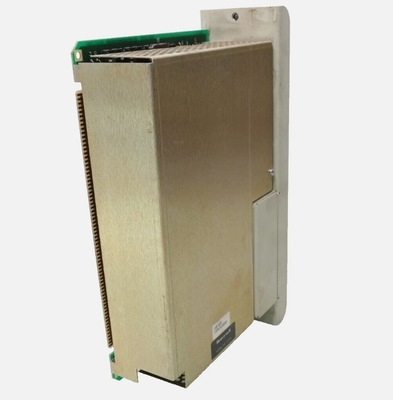

Honeywell 620-1633 ماژول پردازنده کنترل 620-16 PROC.8K MEM 1024 I/O

Honeywell 620-1633 ماژول پردازنده کنترل 620-16 PROC.8K MEM 1024 I/O

جزئیات محصول:

اطلاعات اضافی:

توضیحات:

جدول وضعیت سیستم متشکل از مکان های حافظه با عرض 8 بیت است. اطلاعات تشخیصی سیستم پردازنده را ذخیره می کند.این اطلاعات از طریق Loader / Terminal با استفاده از یک آدرس دهانه ای چهار رقمی و دستور PULL در برنامه کنترل دسترسی دارد. مجموعه دستورات سیستم پردازنده 620-06 شامل دستور PULL است. سه دسته اطلاعات در جدول وضعیت سیستم ذخیره می شوند: تشخیص سیستم، وضعیت سخت افزار سیستم،و شناسایی سیستم.

صفحه نمایش وضعیت سخت افزار به کاربر داده هایی را در مورد اصلاح پردازنده و وضعیت تست، زمان اسکن برنامه، وضعیت گزینه های انتخاب شده توسط DIP switch و تعداد نیروی را ارائه می دهد.

پردازنده یک سیگنال شکست برق را به PIOM ها در قفسه های I/0 ارسال می کند زمانی که پردازنده در حالت PROGRAM یا DISABLE است یا زمانی که از دست دادن اسکن پردازنده رخ می دهد.در صورت دریافت سیگنال شکست برق، یا تمام خروجی ها را خاموش کنید یا خروجی ها را در آخرین حالت خود نگه دارید (بسته به تنظیمات انتخاب شده DIP-switch) تا زمانی که سیگنال قطع برق حذف شود.ماژول پردازنده همان عملکرد را برای ماژول های ریک پردازنده I/0 انجام می دهد.

اگر منبع تغذیه در قفسه پردازنده یا قفسه ورودی/خرید تشخیص دهد که منبع تغذیه AC کمتر از 83 ولت در عملکرد 115 ولت و یا 166 ولت در عملکرد 230 ولت ولت برای مدت طولانی تر از 11 است.5 میلی ثانیه، منبع برق یک سیگنال شکست برق را به دیگر قفسه های I/0 و به ماژول پردازنده ارسال می کند. خروجی در قفسه های دیگر پاک یا منجمد می شود، بسته به پاسخ انتخاب شده از طریق سوئیچ های DIP،و پردازنده متوقف می شودتوجه داشته باشید که سطح شکست برق برای 24VDC operaton 19 ولت با تاخیر شکست برق 7 میلی ثانیه است.
