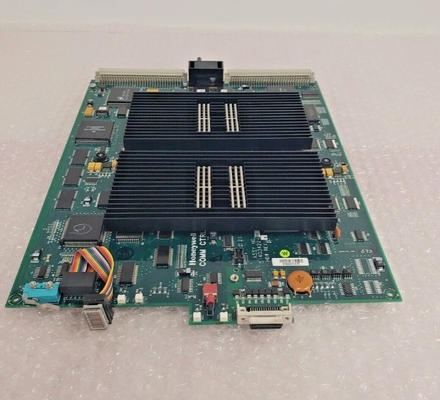

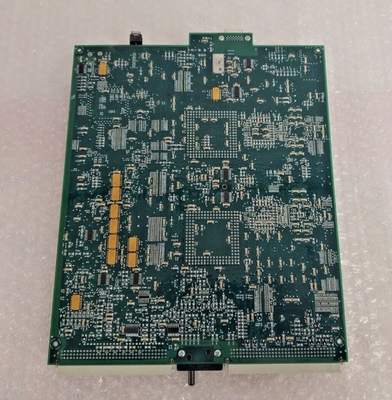

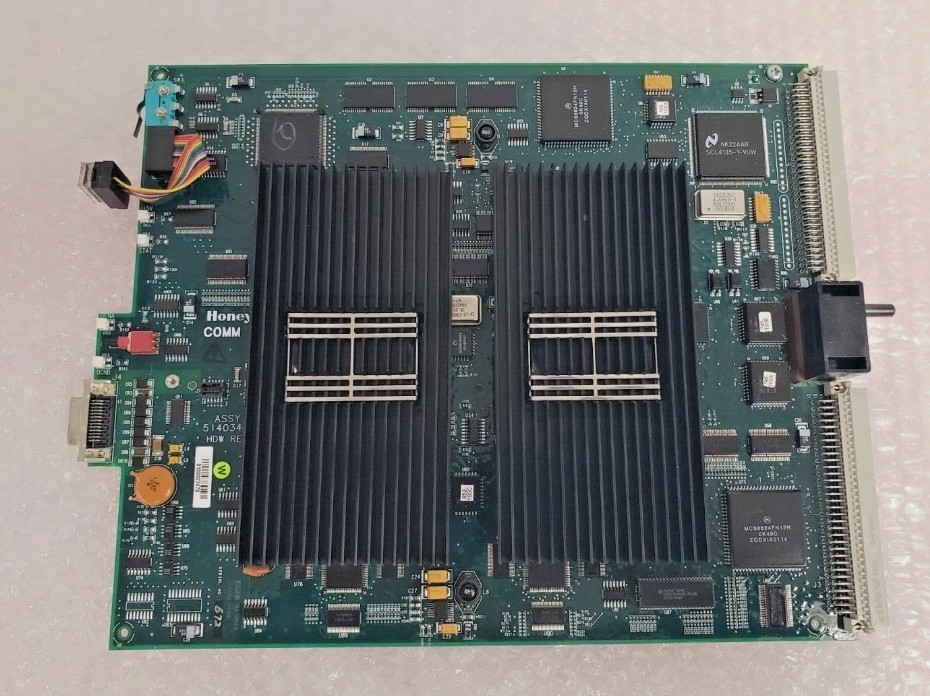

ماژول پردازنده ارتباطات و کنترل Honeywell 51403422-150 HPM

ماژول پردازنده ارتباطات و کنترل Honeywell 51403422-150 HPM

جزئیات محصول:

اطلاعات اضافی:

توضیحات:

پردازنده ارتباطات و کنترل HPM (51403422 - 150) مسئول عملکردهای ارتباطی شبکه HPM است. این امکان دسترسی به داده های شبکه و تایم استامپ را فراهم می کند. علاوه بر این،این پردازنده کنترل می تواند اجرای مقرراتشبکه کنترل جهانی (UCN) یک شبکه کنترل فرآیند با سرعت بالا و امنیت بالا است.این دارای یک باند حامل 5 مگابیت / ثانیه با کنترل دسترسی بس رمزگذاری شده است.

مجموعه های HPMM در دو موقعیت سمت چپ در فایل کارت قرار دارند.ماژول HPM UCN Interface در کنتاکتور زیر کارت High-Performance Comm / Control در اولین اسلات نصب شده استکارت لینک I/O با عملکرد بالا (51309276 - 150) از یک پردازنده I/O Link، SRAM برای ارتباط بین پردازنده و کارت ارتباطات / کنترل تشکیل شده است.یک رابط I/O Link درایور/ گیرندهاین کنورتر +5 Vdc را برای هر دو کارت HPMM و ماژول HPM UCN Interface تامین می کند.

هنگامی که برق به HPMM عرضه می شود، نشانگر قدرت در هر کارت HPMM و ماژول HPM UCN Interface روشن می شود.این شاخص باقی می ماند روشن تا زمانی که 24 Vdc از کابینت سیستم قدرت در دسترس است. پس از استفاده از برق ، شاخص وضعیت در کارت ارتباطات / کنترل با عملکرد بالا به طور خلاصه روشن می شود. روال های تست داخلی با استفاده از برق اجرا می شوند. اگر آزمایشات موفق باشند ،نشانگر وضعیت روشن می مونه، که نشان می دهد هیچ گونه شکست در آزمایش یافت نشده است.

شاخص های کابل های UCN در حال استفاده در جلو ماژول HPM UCN Interface قابل مشاهده هستند (Rx - A و Rx - B).آنها همچنین تحت پوشش جلویی کارت High-Performance Comm/Control (UCN A و UCN B) قابل مشاهده هستند.این شاخص ها به کاربران کمک می کنند تا به راحتی وضعیت کابل های UCN را کنترل کنند.
