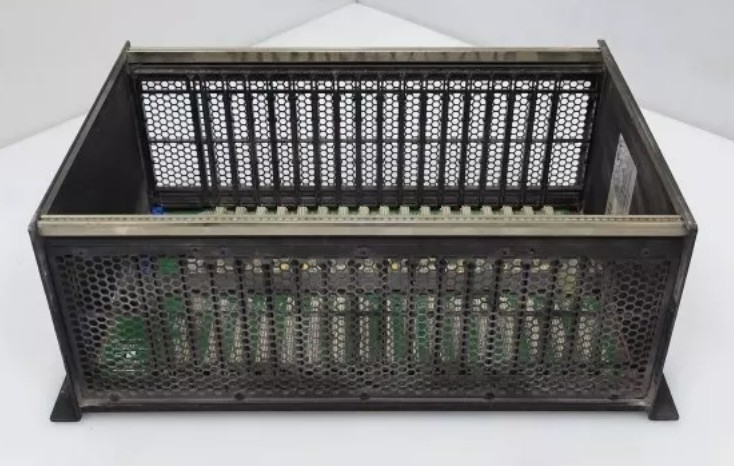

IC698CHS017 GE PACSystems RX7i Racks 17 Slot جلو و عقب نصب CPU و تنظیمات I / O

IC698CHS017GE PACSystems RX7i Racks 17 اسلات جلو و عقب نصب CPU و تنظیمات I / O

جزئیات محصول:

اطلاعات اضافی:

توضیحات:

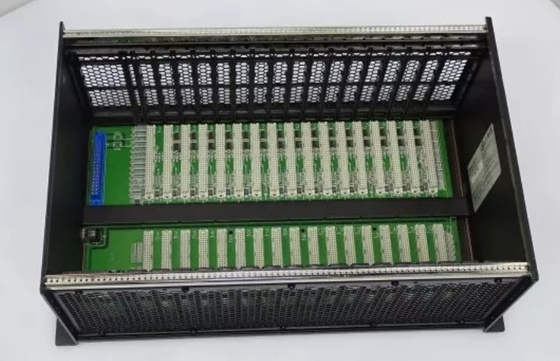

ریک RX7i می تواند برای تمام پیکربندی های CPU و I / O RX7i ، مجموعه 90-70 I / O و ماژول های VME استفاده شود. کانکتورهای Backplane در مراکز 0.8 " (20.3mm) قرار دارند تا ماژول های RX7i با عرض یکگانه را جای دهند.,ماژول های VME و ماژول های تک عرض سری 90-70 ماژول های دو عرض سری 90-70 هر کدام از دو اسلات استفاده می کنند.

مرجع نقاط I/O برای ماژول ها در یک قفسه RX7i با استفاده از نرم افزار CIMPLICITY Machine Edition Logic Developer-PLC پیکربندی می شود.به کمک آنلاین نرم افزار و راهنمای شروع CIMPLICITY Machine Edition Logic Developer-PLC مراجعه کنید، GFK-1918

ماژول های I / O سری 90-70 دارای قفل های قالب بندی شده هستند که به طور خودکار هنگام قرار دادن ماژول به طور کامل به ریل های بالا و پایین قفسه متصل می شوند.

برخی از ماژول های VME ممکن است این قفل ها را نداشته باشند. ماژول های RX7i به صورت مکانیکی با استفاده از پیچ هایی که بالای و پایین صفحه را به محفظه متصل می کنند، به زمین بسته می شوند.

برای کاربردهای ارتعاش بالا، ماژول های دیگر می توانند با استفاده از پیچ های M2.5x8 به قفسه متصل شوند.

لینک ورق اطلاعات:GE IC698CHS017.pdf
