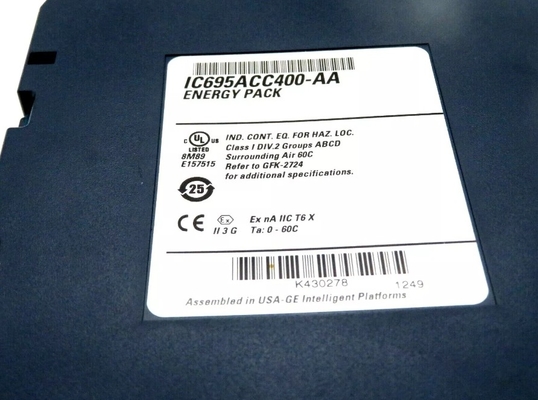

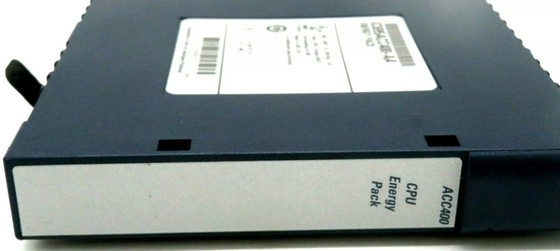

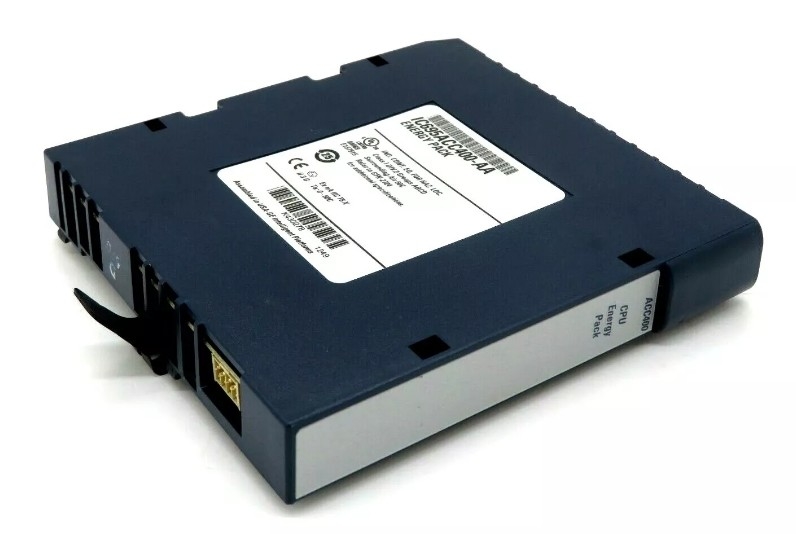

IC695ACC400 ماژول لوازم جانبی بسته انرژی GE PACSystems RX3i

IC695ACC400ژنراتورهای عمومیماژول لوازم جانبی بسته انرژی PACSystems RX3i

جزئیات محصول:

توضیحات:

بسته انرژی PACSystems* RX3i IC695ACC400 برای استفاده با یکی از پردازنده های RX3i زیر طراحی شده است: CPE302، CPE305 یا CPE310.

در صورت از دست دادن قدرت سیستم، بسته انرژی به اندازه کافی برای CPU برای نوشتن محتوای حافظه کاربر به حافظه ذخیره سازی غیر قابل تغییر (فلاش) قدرت را حفظ می کند.

بسته انرژی در سمت چپ یک ماژول RX3i نصب شده و با استفاده از کابل IC695CBL001 به CPU متصل می شود.

در حالی که سیستم به قدرت می رسد، بسته انرژی از ریل RX3i 24 Vdc از طریق کابل I695CBL001 که CPU را به بسته انرژی متصل می کند، شارژ می شود.

بسته انرژی با دستورالعمل RoHS اتحادیه اروپا 2011/65/EU با استفاده از معافیت های زیر که در ضمیمه مشخص شده است مطابقت دارد: 7 (a) ، 7 (c) -I و III.

بسته انرژی در سمت چپ یک ماژول RX3i نصب می شود. برای جلوگیری از گرفتن یک سوراخ پشت صفحه، باید در ماژول (معمولا یک منبع تغذیه) در سوراخ 0 از قفسه نصب شود.

این دستگاه با کابل IC695CBL001 به CPU متصل می شود. توجه داشته باشید که هنگامی که در یک ماژول در اسلات 0 نصب می شود، بسته انرژی تقریباً 13 میلی متر (0.5") فراتر از سمت چپ صفحه پشتی گسترش می یابد.براي نصب بسته انرژي:

1چنگال های بالای نصب بر روی قاب ماژول بسته انرژی را به عنوان نشان داده شده در شکل 3 متصل کنید.

2قسمت پايين بسته ي انرژي رو به جاي خودش برگردونيد و قلاب هاي پايين رو فعال کنيد

3. کابل IC695CBL001 را از کانکتور در پایین بسته انرژی (شکل 2) به کانکتور مربوطه در پایین CPU متصل کنید.

لینک ورق اطلاعات:GE IC695ACC400.pdf
