DS200CPCAG1A GE Contactor Pilot Board 12-pin Connector و 2-pin Connectors چهار ترمینال سیم کشی

DS200CPCAG1Aژنراتورهای عمومیکانکتور کنترل کننده 12 پین کانکتور و 2 پین کانکتور چهار سیم کشی ترمینال

توضیحات:

DS200CPCAG1A یک صفحه کنترل کنتاکتور است که توسط جنرال الکتریک به عنوان بخشی از سری EX2000 که در سیستم کنترل تحریک GE استفاده می شود، ساخته شده و طراحی شده است.برای کنترل باز کردن و بستن یک کانتاکتور115v ولتاژ کویل برای تماسگرهای مورد استفاده با CPCA است.

CPCA تبدیل 115V ac وارد به 105V dc برای رانندگی کویل contactor. هنگامی که یک پیمانکار نیاز به بسته شدن و بسته نگه داشته شود، کارت CPCA، در مقابل CDBA،تمام ولتاژ را فراهم می کند.

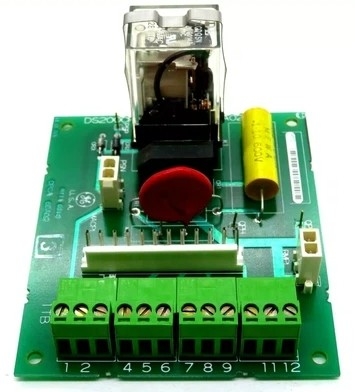

DS200CPCAG1A دارای یک کانکتور 12 پین و دو کانکتور 2 پین است. همچنین دارای چهار ترمینال سیم کشی برای اتصال تا 12 سیم سیگنال است.

هیئت مدیره کنترل کننده GE DS200CPCAG1A همچنین دارای رله برق سوکت 24VDC است. از آنجا که هیئت مدیره دارای پایانه های سیم کشی است ، سرویس دهنده باید سیم های متصل به آنها را جدا کند ،که نیاز به توجه ویژه ای دارد.

ترمینال های سیم کشی امکان اتصال کابل های سیگنال به برد را برای پردازش فراهم می کند. برخی از سیم ها سیگنال های از برد را ارسال می کنند. سیم های دیگر سیگنال هایی را دریافت می کنند که توسط برد پردازش می شوند.

هنگام استفاده از پیچکرب باید مراقب باشید که از طریق جدا کردن قطعه یا ضربه زدن به قطعه با پیچکرب به سایر اجزای درایو آسیب نرسد.

یک نمودار برای نشان دادن جایی که سیم ها در پایانه های سیم کشی متصل می شوند، هر کدام با یک شناسه حروف و شماره، تهیه کنید. از همان نمودار برای ثبت جایی که سایر کابل ها متصل هستند استفاده کنید.

جزئیات محصول:

اطلاعات اضافی:
