IS215VCMIH1B GE VEM ارتباطات رابط صفحه مدار چاپی مارک VI IS200

IS215VCMIH1B ژنراتورهای عمومیرابط ارتباطات VEM صفحه مدار چاپی مارک VI IS200

توضیحات:

IS215VCMIH1B توسط GE تولید می شود و به عنوان کنترل کننده اصلی اتوبوس VCMI برای سیستم Mark VI استفاده می شود.مارک VI یکی از آخرین سیستم های مدیریت اسپیدترونیک است که توسط GE برای توربین های گاز / بخار توسعه یافته است.

سیستم مدیریت Speedtronic بر بهبود بهره وری سیستم توربین مرتبط با ادغام کنترل های پشتیبان و استفاده از مدیریت قابل اعتماد با طراحی بهتر متمرکز است.

IS215VCMIH1B یک رابط ارتباطی به شبکه کنترل سیستم (IONet) است و همچنین به عنوان یک رابط ارتباطی بین کنترل کننده و دیسک های ورودی / خروجی عمل می کند.IS215VCMIH1B همچنین شناسه های تمام تخته ها را در داخل قفسه خود و همچنین شناسه های تخته های پایانی مرتبط با آنها مدیریت می کند. IS215VCMIH1B دارای یک صفحه ی چهره ی تک شکاف است که با اجزای متعدد طراحی شده است.

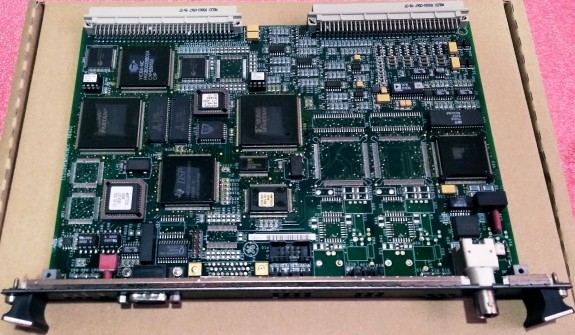

IS215VCMIH1B دارای یک صفحه پیش بینی تک دره است که با اجزای متعدد طراحی شده است. سه شاخص LED در بالای صفحه پیش بینی با برچسب "Run" ، "Fail" و "Status.اونها بالای سوئیچ ریست کردن دکمه و پورت سریال هستند.

درست زیر پورت سریال مجموعه ای دیگر از شاخص های LED است که به عنوان یک گروه با برچسب "ماژول" و با برچسب های 8، 4، 2 و 1 برچسب گذاری شده است. سپس سه شاخص LED با برچسب R، S و T هستند،و سه نشانگر LED دیگر با برچسب TX، RX ، و CD. آنها توسط یک پورت IONet 10Base2 واحد دنبال می شوند. صفحه جلو از طریق سه اتصال پیچ به صفحه مدار متصل می شود.

اطلاعات اضافی:

جزئیات محصول:
